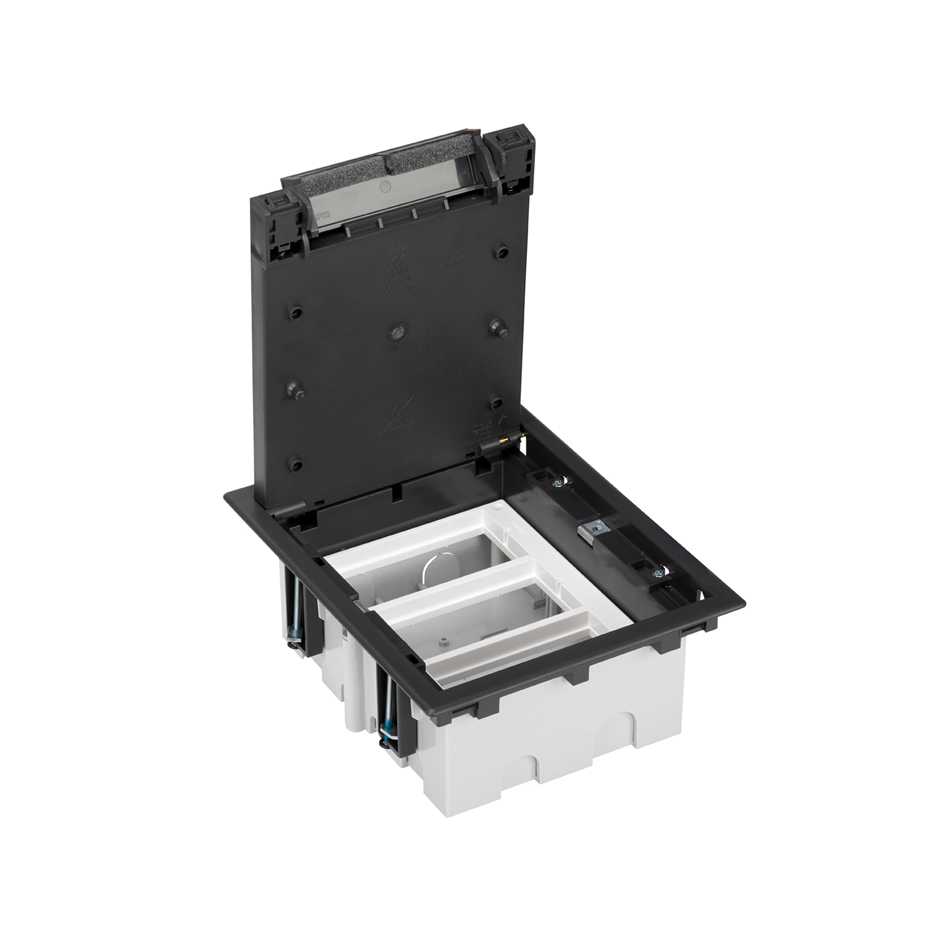

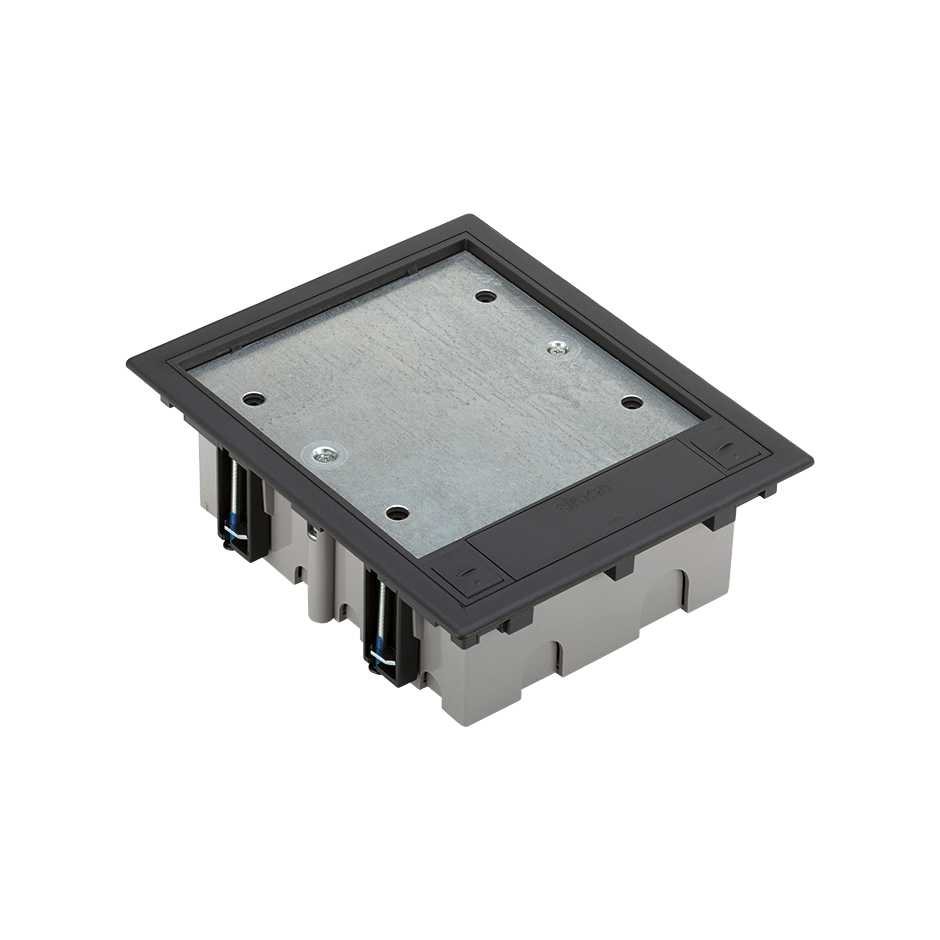

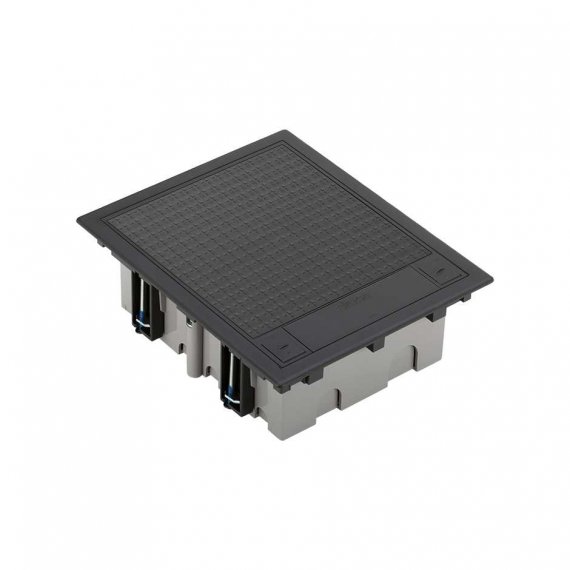

Simon SF370-14 Люк регулируемый, 3 двойных поста, 170х210мм, в бетон

Люк регулируемый, 3 двойных поста, 170х210мм, в бетон, графит, Connect

Основная информация
СОВМЕСТИМОСТЬ

Механизмы Simon CIMA и Simon K45 (через адаптер)

ПРИМЕЧАНИЯ

При установке в бетонный пол необходимы монтажные коробки арт. G300 или G33. Используйте декоративную накладку арт. KF601/8 или S305/14 если не устанавливается элемент напольного покрытия

ОТДЕЛКА

Графит

КОМПЛЕКТ ПОСТАВКИ

Люк, металлическая перегородка, кабель заземления, крепеж и руководство по установке

Техническая информация
ДОСТУПНЫЙ РЫНОК

EAC

IK-КОД

8

КОЛИЧЕСТВО ОТВЕРСТИЙ ДЛЯ ЗАЖИМОВ

8

КОЛИЧЕСТВО ПОДГОТОВЛЕННЫХ ОТВЕРСТИЙ Ø12_5 ММ

8

КОЛИЧЕСТВО ПОДГОТОВЛЕННЫХ ОТВЕРСТИЙ Ø20 ММ

2

КОЛИЧЕСТВО ПОДГОТОВЛЕННЫХ ОТВЕРСТИЙ Ø26 ММ

2

RAL

7021

ДОСТУПНЫЕ ВАРИАНТЫ

на 1, 2, 3, 4 и 6 двойных постов

ДИЭЛЕКТРИЧЕСКАЯ ПРОЧНОСТЬ

Без пробоя и обвода при 2000В~ при 50 Гц в течение 1 минуты

ЗАЩИТА ОТ ЭЛЕКТРОМАГНИТНЫХ ПОМЕХ ДЛЯ КАБЕЛЕЙ VDM

Установка металлической перегородки на соответствующие крепления

ТЕРМОСТОЙКОСТЬ (ºC)

+125ºC (согл. IEC 60695-10-2)

СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ (В-MΩ)

>5 MΩ при 500В~

IP

IP4X

МАКСИМАЛЬНАЯ РАБОЧАЯ ТЕМПЕРАТУРА (ºC)

+90º C

МАКСИМАЛЬНАЯ НАГРУЗКА (КГ)

1700kg

КОЛИЧЕСТВО БОКОВЫХ ВХОДОВ

12

ЗАЩИТА ОТ ПЫЛИ И МЕЛКИХ ПРЕДМЕТОВ

Поролоновая прокладка в выводе кабеля

РАЗМЕР ОТВЕРСТИЯ (ММ)

170 x 210 mm

ДИАПАЗОН ТЕМПЕРАТУРЫ ХРАНЕНИЯ (ºC)

-25 - 50 ºC

ДИАПАЗОН ТЕМПЕРАТУРЫ ПРИ МОНТАЖЕ (ºC)

-5 - 60 ºC

ВЕРСИЯ

3 двойных поста

ГЛУБИНА (ММ)

76

ГЛУБИНА ДИАПАЗОНА РЕГУЛИРОВКИ (ММ)

76 mm - 100 mm

РАЗМЕРЫ (ММ)

226 x 187

ВЫСОТА УСТАНОВКИ РАМЫ ОТ УРОВНЯ ПОЛА (ММ)

3.2

РАЗМЕРЫ ОТКИДНОЙ КРЫШКИ (ММ)

199 x 160 x 15 mm

ЗАЗОР ВО ВНУТРЕННЕМ КОРОБКЕ ПРИ МАКСИМАЛЬНОЙ РЕГУЛИРОВКЕ (ММ)

38

ЗАЗОР ВО ВНУТРЕННЕМ КОРОБКЕ ПРИ МИНИМАЛЬНОЙ РЕГУЛИРОВКЕ (ММ)

13

РАЗМЕРЫ ОПЛЕТКИ ДЛЯ СКРЫТОГО МОНТАЖА (ММ)

168 x 206 мм при использовании металлической коробки

РАЗМЕРЫ ВСТРАИВАЕМОГО ЛОТКА (ММ)

220 x 227 мм (пластиковая) и 363 x 363 мм (металлическая)

Установка и обслуживание
КОЛИЧЕСТВО ПОЛОЖЕНИЙ ОТКРЫТИЯ КРЫШКИ

2

ИНДИВИДУАЛЬНЫЕ РАЗМЕРЫ ВСТРАИВАЕМОЙ КРЫШКИ (ММ)

160 x 154 x 8 mm

ВОЗМОЖНОСТЬ УСТАНОВКИ В ЛОТОК

Plástica y metálica

ДЛИНА ЛАПОК (ММ)

от 14 до 54 mm

ОГНЕУПОРНОСТЬ (ºC)

+850 ºC / 30 с (GWFI, в соответствии со стандартом МЭК 60695-2-11)

НАПРАВЛЕНИЕ УСТАНОВКИ

Горизонтальный

ТИП УСТАНОВКИ

Установка в бетонных и фальшполах

ИЗВЛЕЧЕНИЕ КОМПОНЕНТОВ

Требуется инструмент

СНЯТИЕ КРЫШКИ

Требуется инструмент

ДЕМОНТАЖ РАМЫ

Требуется инструмент

ТИП КРЕПЛЕНИЯ

Посредством фиксации монтажных лапок

ОБСЛУЖИВАНИЕ

Протирать мягкой сухой тканью, не использовать абразивные ткани и/или чистящие средства с содержанием хлора

Нормы и стандарты
НОРМАТИВНЫЕ ТРЕБОВАНИЯ

Не подлежит обязательной сертификации

Логистические данные
ОБЪЕМ ИЗДЕЛИЯ

0.3MMQ

МАССА НЕТТО

1.3KGM

МАССА БРУТТО

1.3KGM

НОМЕР EAN ИЗДЕЛИЯ

8426436052741

КОЛИЧЕСТВО УПАКОВОК

1

ВЫСОТА УПАКОВКИ

75MMT

ШИРИНА УПАКОВКИ

200MMT

ГЛУБИНА УПАКОВКИ

230MMT

ОБЪЕМ УПАКОВКИ

3152700MMQ

МАССА НЕТТО

1.3KGM

МАССА БРУТТО

1.31KGM
