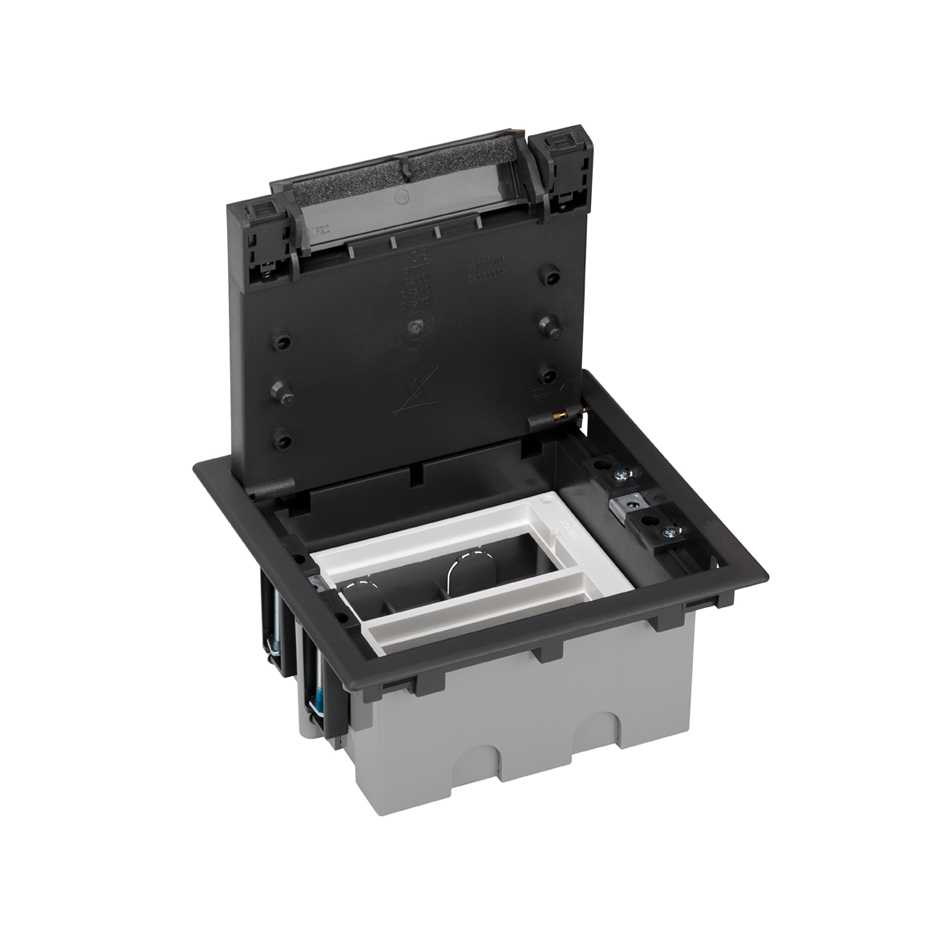

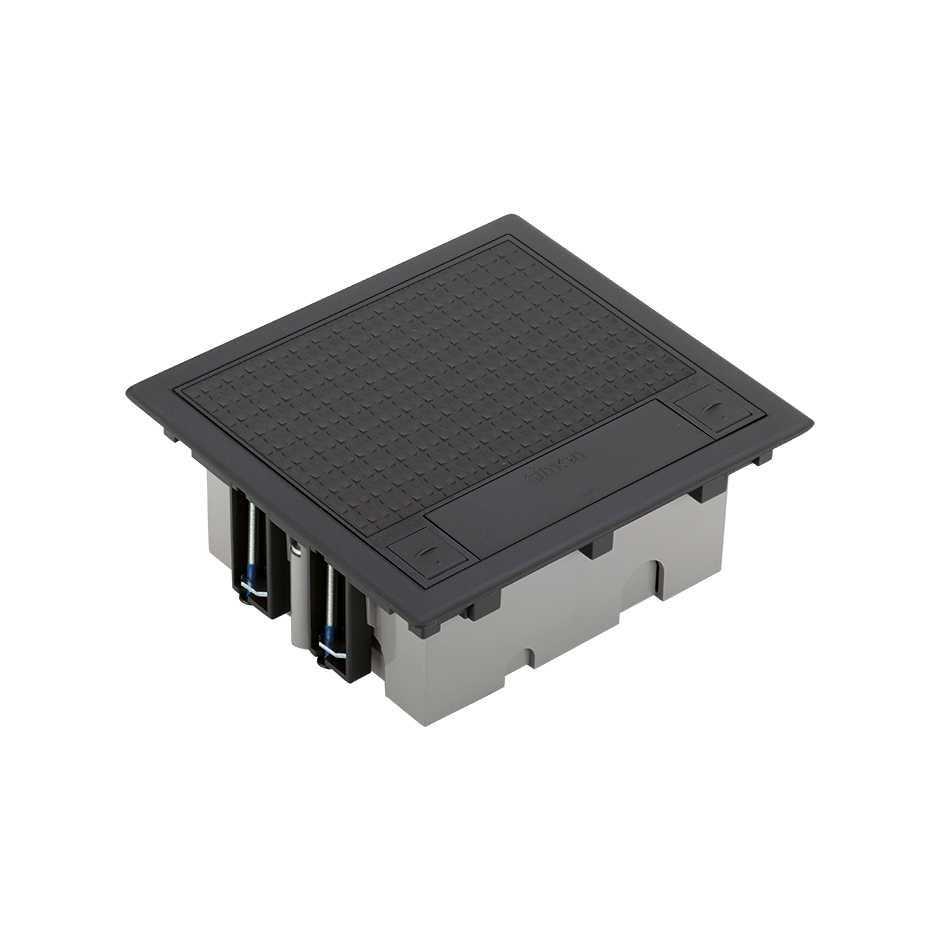

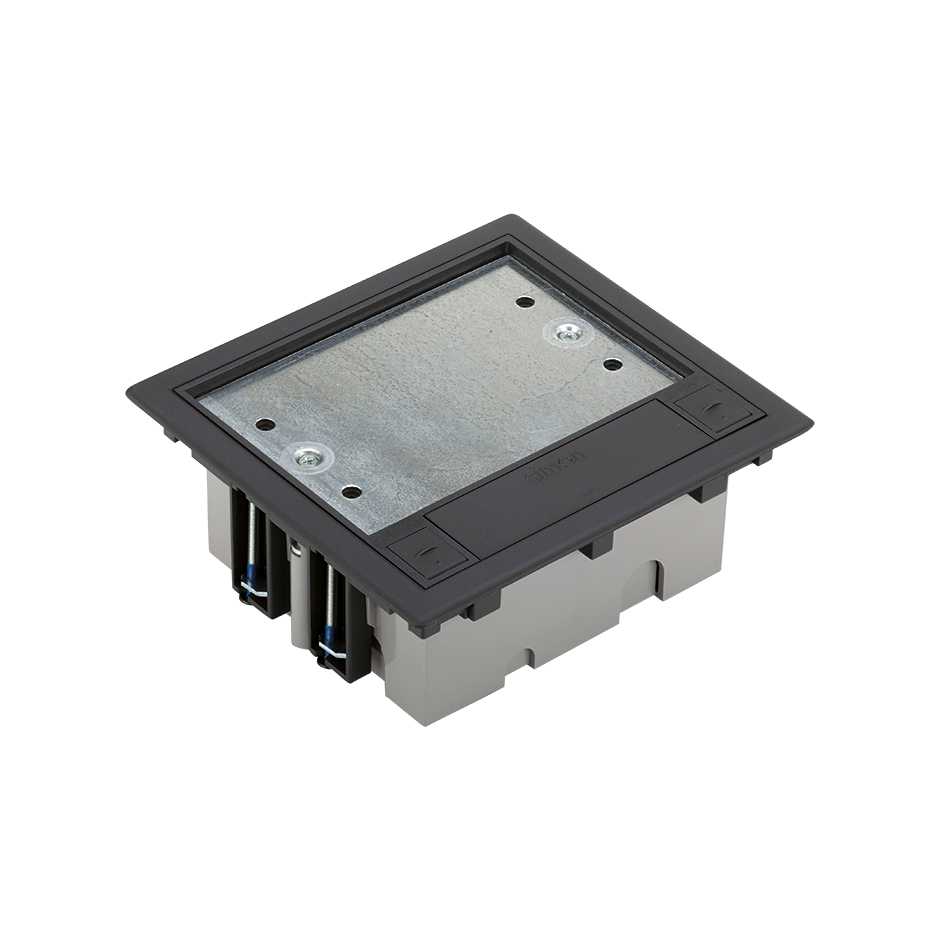

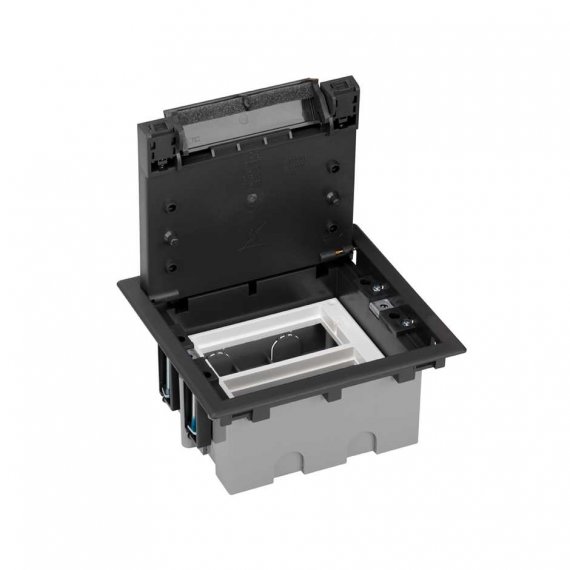

Simon SF270-14 Люк регулируемый, 2 двойных поста, 170х155мм, в бетон

Люк регулируемый, 2 двойных поста, 170х155мм, в бетон, графит, Connect

Основная информация
СОВМЕСТИМОСТЬ

Механизмы Simon CIMA и Simon K45 (через адаптер)

ПРИМЕЧАНИЯ

При установке в бетонный пол необходима монтажная коробка арт. G22. Используйте декоративную накладку арт. KF401/8 или S205/14 если не устанавливается элемент напольного покрытия

ОТДЕЛКА

Графит

КОМПЛЕКТ ПОСТАВКИ

Люк, металлическая перегородка, кабель заземления, крепеж и руководство по установке

Техническая информация
ДОСТУПНЫЙ РЫНОК

EAC

IK-КОД

8

КОЛИЧЕСТВО ОТВЕРСТИЙ ДЛЯ ЗАЖИМОВ

4

КОЛИЧЕСТВО ПОДГОТОВЛЕННЫХ ОТВЕРСТИЙ Ø20 ММ

4

КОЛИЧЕСТВО ПОДГОТОВЛЕННЫХ ОТВЕРСТИЙ Ø26 ММ

4

RAL

7021

ДОСТУПНЫЕ ВАРИАНТЫ

на 1, 2, 3, 4 и 6 двойных постов

ДИЭЛЕКТРИЧЕСКАЯ ПРОЧНОСТЬ

Без пробоя и обвода при 2000В~ при 50 Гц в течение 1 минуты

ЗАЩИТА ОТ ЭЛЕКТРОМАГНИТНЫХ ПОМЕХ ДЛЯ КАБЕЛЕЙ VDM

Установка металлической перегородки на соответствующие крепления

ТЕРМОСТОЙКОСТЬ (ºC)

+125ºC (согл. IEC 60695-10-2)

СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ (В-MΩ)

>5 MΩ при 500В~

IP

IP4X

МАКСИМАЛЬНАЯ РАБОЧАЯ ТЕМПЕРАТУРА (ºC)

+90º C

МАКСИМАЛЬНАЯ НАГРУЗКА (КГ)

1400kg

КОЛИЧЕСТВО БОКОВЫХ ВХОДОВ

8

ЗАЩИТА ОТ ПЫЛИ И МЕЛКИХ ПРЕДМЕТОВ

Поролоновая прокладка в выводе кабеля

РАЗМЕР ОТВЕРСТИЯ (ММ)

170 x 155 mm

ДИАПАЗОН ТЕМПЕРАТУРЫ ХРАНЕНИЯ (ºC)

-25 - 50 ºC

ДИАПАЗОН ТЕМПЕРАТУРЫ ПРИ МОНТАЖЕ (ºC)

-5 - 60 ºC

ВЕРСИЯ

2 двойных поста

ГЛУБИНА (ММ)

76

ГЛУБИНА ДИАПАЗОНА РЕГУЛИРОВКИ (ММ)

76 mm - 100 mm

РАЗМЕРЫ (ММ)

171 x 187

ВЫСОТА УСТАНОВКИ РАМЫ ОТ УРОВНЯ ПОЛА (ММ)

3.2

РАЗМЕРЫ ОТКИДНОЙ КРЫШКИ (ММ)

145 x 161 x 15 mm

ЗАЗОР ВО ВНУТРЕННЕМ КОРОБКЕ ПРИ МАКСИМАЛЬНОЙ РЕГУЛИРОВКЕ (ММ)

38

ЗАЗОР ВО ВНУТРЕННЕМ КОРОБКЕ ПРИ МИНИМАЛЬНОЙ РЕГУЛИРОВКЕ (ММ)

13

РАЗМЕРЫ ВСТРАИВАЕМОГО ЛОТКА (ММ)

220 x 172,2 мм

Установка и обслуживание
КОЛИЧЕСТВО ПОЛОЖЕНИЙ ОТКРЫТИЯ КРЫШКИ

2

ИНДИВИДУАЛЬНЫЕ РАЗМЕРЫ ВСТРАИВАЕМОЙ КРЫШКИ (ММ)

107 x 154 x 8 mm

ВОЗМОЖНОСТЬ УСТАНОВКИ В ЛОТОК

Plástica

ДЛИНА ЛАПОК (ММ)

от 14 до 54 mm

ОГНЕУПОРНОСТЬ (ºC)

+850 ºC / 30 с (GWFI, в соответствии со стандартом МЭК 60695-2-11)

НАПРАВЛЕНИЕ УСТАНОВКИ

Горизонтальный

ТИП УСТАНОВКИ

Установка в бетонных и фальшполах

ИЗВЛЕЧЕНИЕ КОМПОНЕНТОВ

Требуется инструмент

СНЯТИЕ КРЫШКИ

Требуется инструмент

ДЕМОНТАЖ РАМЫ

Требуется инструмент

ТИП КРЕПЛЕНИЯ

Посредством фиксации монтажных лапок

ОБСЛУЖИВАНИЕ

Протирать мягкой сухой тканью, не использовать абразивные ткани и/или чистящие средства с содержанием хлора

Нормы и стандарты
НОРМАТИВНЫЕ ТРЕБОВАНИЯ

Не подлежит обязательной сертификации

Логистические данные
ОБЪЕМ ИЗДЕЛИЯ

0.3MMQ

МАССА НЕТТО

1.01KGM

МАССА БРУТТО

1.01KGM

НОМЕР EAN ИЗДЕЛИЯ

8426436052666

КОЛИЧЕСТВО УПАКОВОК

1

ВЫСОТА УПАКОВКИ

84MMT

ШИРИНА УПАКОВКИ

181MMT

ГЛУБИНА УПАКОВКИ

212MMT

ОБЪЕМ УПАКОВКИ

3325000MMQ

МАССА НЕТТО

1.01KGM

МАССА БРУТТО

1.03KGM
