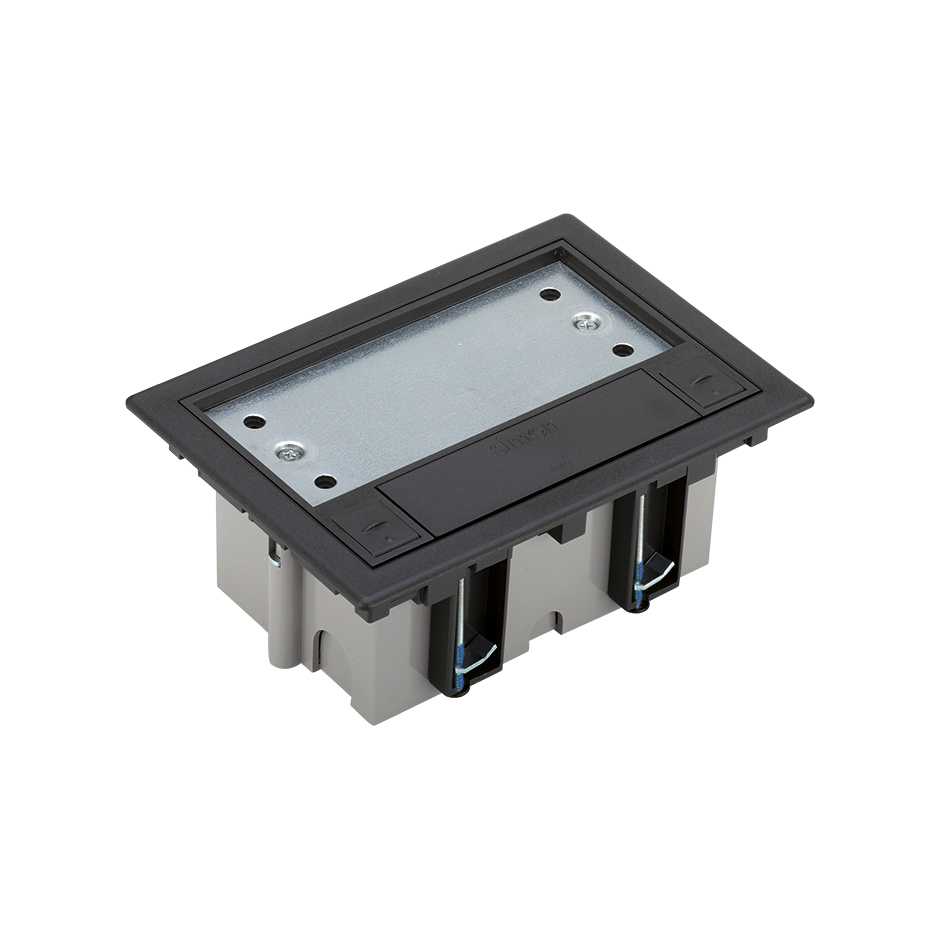

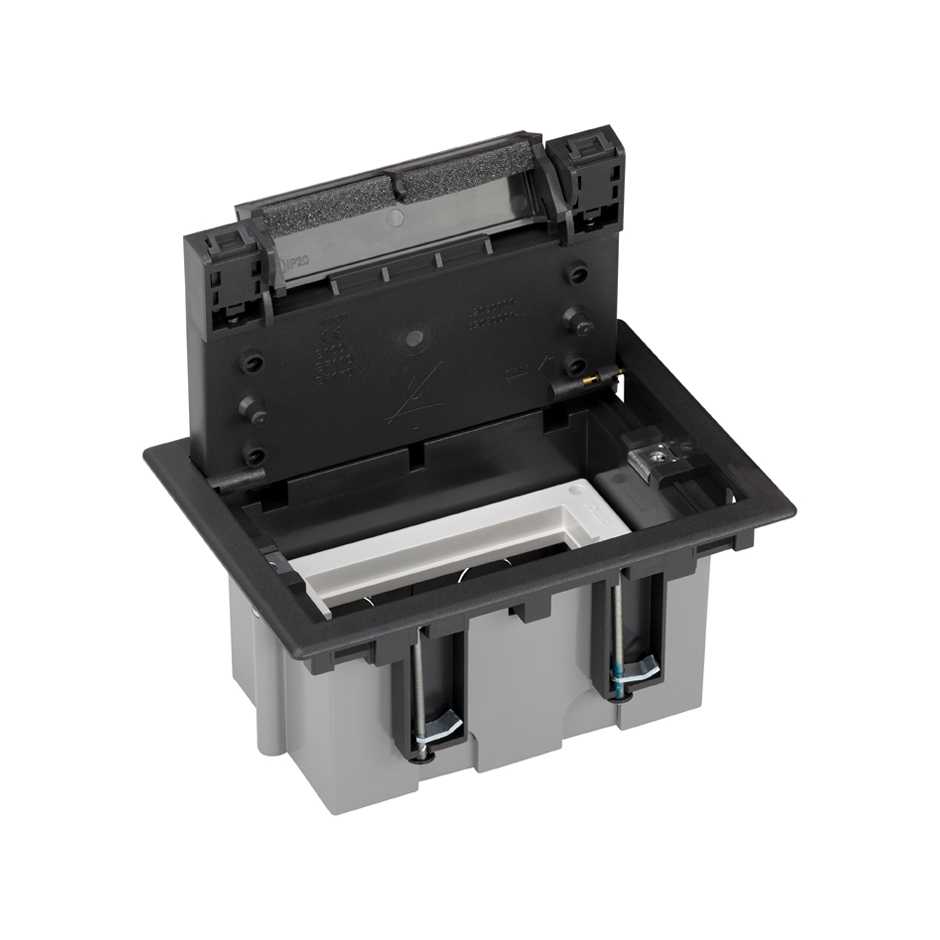

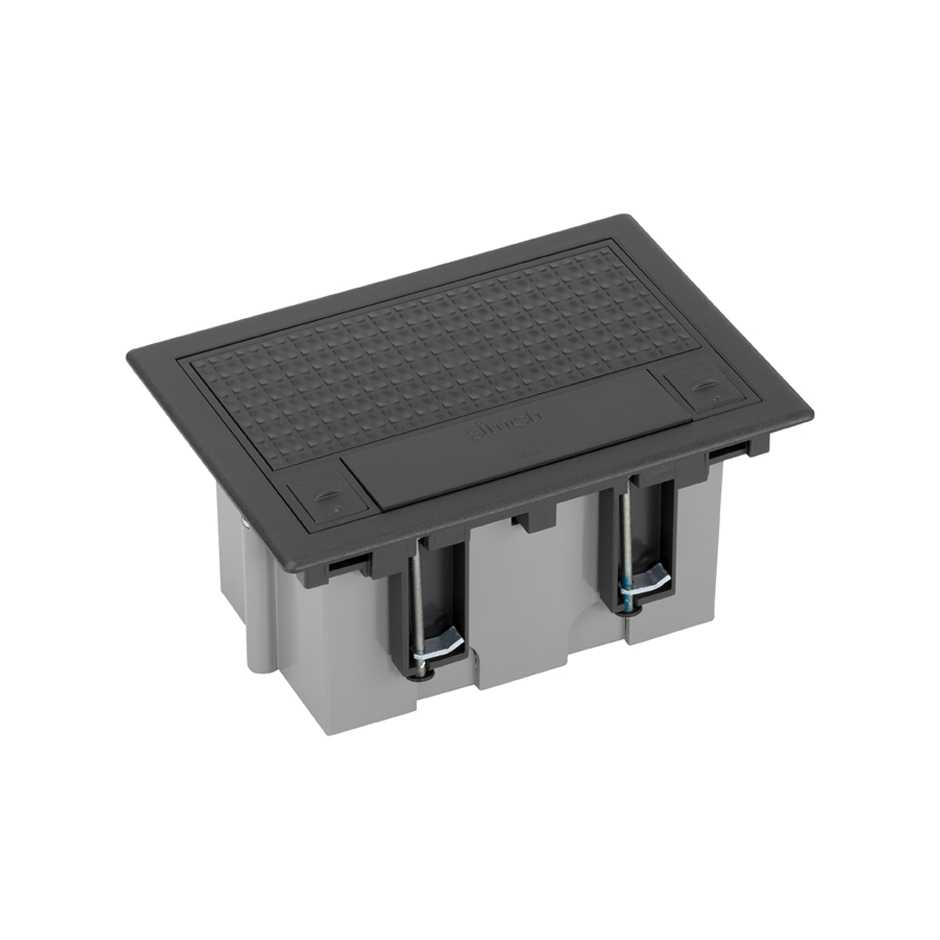

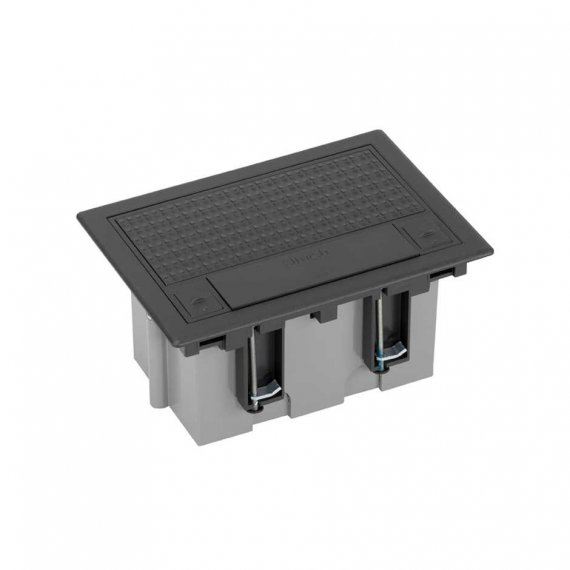

Simon SF110-14 Люк регулируемый, 1 двойной пост, 170х115мм, в фальшпол

Люк регулируемый, 1 двойной пост, 170х115мм, в фальшпол, графит, Connect

Основная информация
СОВМЕСТИМОСТЬ

Механизмы Simon CIMA и Simon K45 (через адаптер)

ПРИМЕЧАНИЯ

Используйте декоративную накладку арт. KF201/8 или S105/14 если не устанавливается элемент напольного покрытия

ОТДЕЛКА

Графит

КОМПЛЕКТ ПОСТАВКИ

Люк, металлическая перегородка, кабель заземления, крепеж и руководство по установке

Техническая информация
ДОСТУПНЫЙ РЫНОК

EAC

IK-КОД

8

КОЛИЧЕСТВО ОТВЕРСТИЙ ДЛЯ ЗАЖИМОВ

2

КОЛИЧЕСТВО ПОДГОТОВЛЕННЫХ ОТВЕРСТИЙ Ø12_5 ММ

2

КОЛИЧЕСТВО ПОДГОТОВЛЕННЫХ ОТВЕРСТИЙ Ø20 ММ

4

КОЛИЧЕСТВО ПОДГОТОВЛЕННЫХ ОТВЕРСТИЙ Ø26 ММ

2

RAL

7021

ДОСТУПНЫЕ ВАРИАНТЫ

на 1, 2, 3, 4 и 6 двойных постов

ДИЭЛЕКТРИЧЕСКАЯ ПРОЧНОСТЬ

Без пробоя и обвода при 2000В~ при 50 Гц в течение 1 минуты

ЗАЩИТА ОТ ЭЛЕКТРОМАГНИТНЫХ ПОМЕХ ДЛЯ КАБЕЛЕЙ VDM

Установка металлической перегородки на соответствующие крепления

ТЕРМОСТОЙКОСТЬ (ºC)

+125ºC (согл. IEC 60695-10-2)

СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ (В-MΩ)

>5 MΩ при 500В~

IP

IP4X

МАКСИМАЛЬНАЯ РАБОЧАЯ ТЕМПЕРАТУРА (ºC)

+90º C

МАКСИМАЛЬНАЯ НАГРУЗКА (КГ)

800kg

КОЛИЧЕСТВО БОКОВЫХ ВХОДОВ

8

ЗАЩИТА ОТ ПЫЛИ И МЕЛКИХ ПРЕДМЕТОВ

Поролоновая прокладка в выводе кабеля

РАЗМЕР ОТВЕРСТИЯ (ММ)

170 x 115 mm

ДИАПАЗОН ТЕМПЕРАТУРЫ ХРАНЕНИЯ (ºC)

-25 - 50 ºC

ДИАПАЗОН ТЕМПЕРАТУРЫ ПРИ МОНТАЖЕ (ºC)

-5 - 60 ºC

ВЕРСИЯ

1 двойной пост

ГЛУБИНА (ММ)

92

ГЛУБИНА ДИАПАЗОНА РЕГУЛИРОВКИ (ММ)

92 mm - 120 mm

РАЗМЕРЫ (ММ)

132 x 187

ВЫСОТА УСТАНОВКИ РАМЫ ОТ УРОВНЯ ПОЛА (ММ)

3.2

РАЗМЕРЫ ОТКИДНОЙ КРЫШКИ (ММ)

105 x 161 x 15 mm

ЗАЗОР ВО ВНУТРЕННЕМ КОРОБКЕ ПРИ МАКСИМАЛЬНОЙ РЕГУЛИРОВКЕ (ММ)

57

ЗАЗОР ВО ВНУТРЕННЕМ КОРОБКЕ ПРИ МИНИМАЛЬНОЙ РЕГУЛИРОВКЕ (ММ)

29

Установка и обслуживание
КОЛИЧЕСТВО ПОЛОЖЕНИЙ ОТКРЫТИЯ КРЫШКИ

2

ИНДИВИДУАЛЬНЫЕ РАЗМЕРЫ ВСТРАИВАЕМОЙ КРЫШКИ (ММ)

66 x 154 x 8 mm

ДЛИНА ЛАПОК (ММ)

от 14 до 54 mm

ОГНЕУПОРНОСТЬ (ºC)

+850 ºC / 30 с (GWFI, в соответствии со стандартом МЭК 60695-2-11)

НАПРАВЛЕНИЕ УСТАНОВКИ

Горизонтальный

ТИП УСТАНОВКИ

Установка в фальшполах и бетонных полах от 100 mm

ИЗВЛЕЧЕНИЕ КОМПОНЕНТОВ

Требуется инструмент

СНЯТИЕ КРЫШКИ

Требуется инструмент

ДЕМОНТАЖ РАМЫ

Требуется инструмент

ТИП КРЕПЛЕНИЯ

Посредством фиксации монтажных лапок

ОБСЛУЖИВАНИЕ

Протирать мягкой сухой тканью, не использовать абразивные ткани и/или чистящие средства с содержанием хлора

Нормы и стандарты
НОРМАТИВНЫЕ ТРЕБОВАНИЯ

Не подлежит обязательной сертификации

Логистические данные
ОБЪЕМ ИЗДЕЛИЯ

0.3MMQ

МАССА НЕТТО

0.75KGM

МАССА БРУТТО

0.75KGM

НОМЕР EAN ИЗДЕЛИЯ

8426436052543

КОЛИЧЕСТВО УПАКОВОК

1

ВЫСОТА УПАКОВКИ

95MMT

ШИРИНА УПАКОВКИ

155MMT

ГЛУБИНА УПАКОВКИ

195MMT

ОБЪЕМ УПАКОВКИ

2871375MMQ

МАССА НЕТТО

0.75KGM

МАССА БРУТТО

0.75KGM
