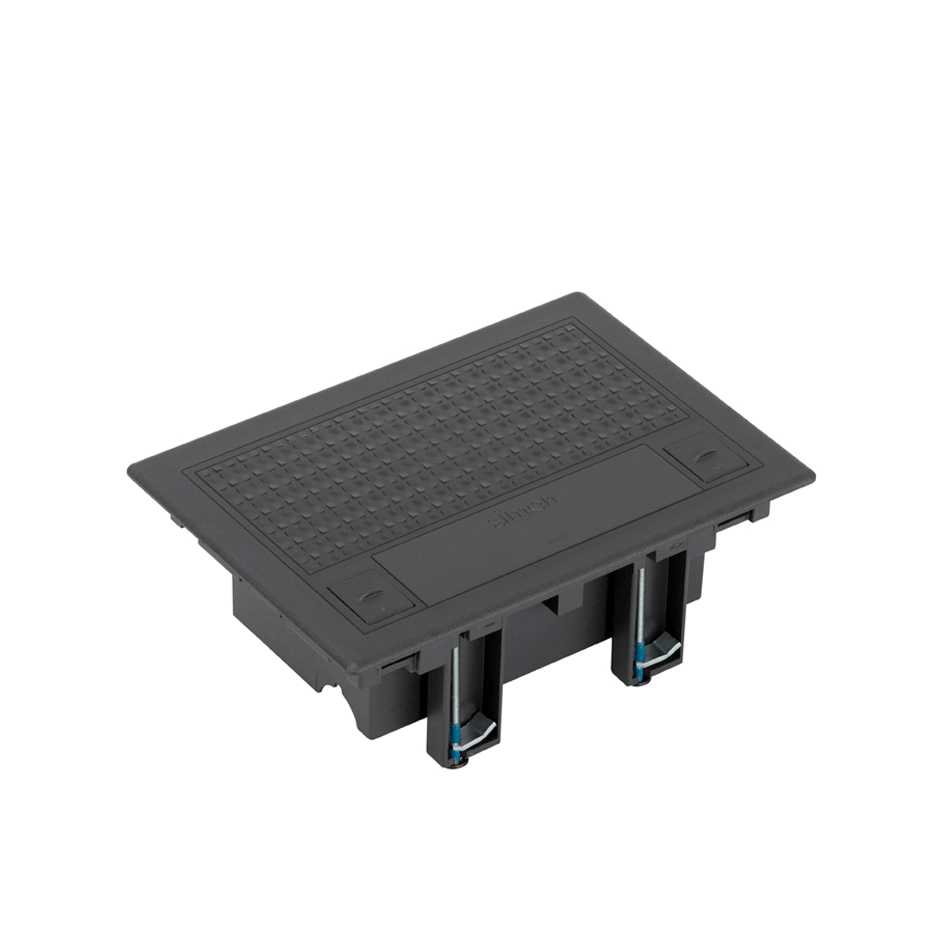

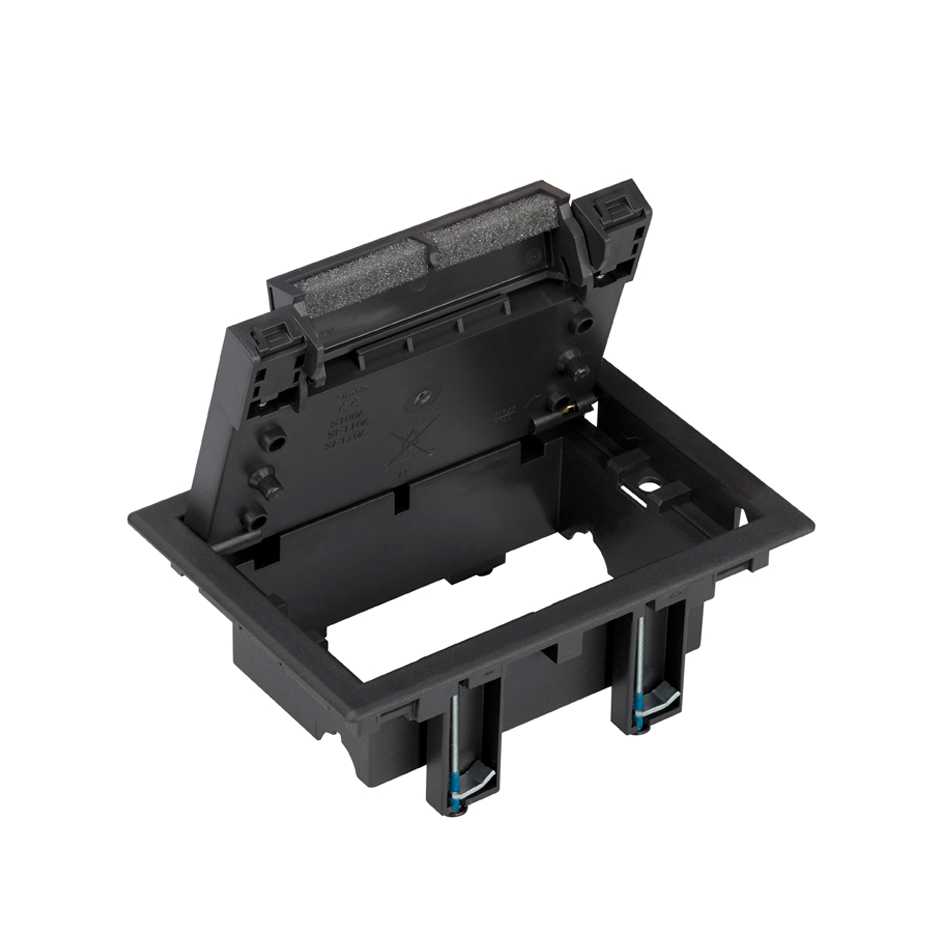

Simon S100-14 Сервисный люк, 170х115мм, графит, Connect

Сервисный люк, 170х115мм, графит, Connect

Основная информация
СОВМЕСТИМОСТЬ

Монтажная коробка арт. G11 Simon CIMA при установке в бетонный пол

ПРИМЕЧАНИЯ

При установке в бетонный пол необходима монтажная коробка арт. G11. Используйте декоративную накладку арт. S105/14 если не устанавливается элемент напольного покрытия

ОТДЕЛКА

Графит

КОМПЛЕКТ ПОСТАВКИ

Сервисный люк и руководство по установке

Техническая информация
ДОСТУПНЫЙ РЫНОК

EAC

IK-КОД

8

RAL

7021

ДОСТУПНЫЕ ВАРИАНТЫ

5 типоразмеров

ДИЭЛЕКТРИЧЕСКАЯ ПРОЧНОСТЬ

Без пробоя и обвода при 2000В~ при 50 Гц в течение 1 минуты

ТЕРМОСТОЙКОСТЬ (ºC)

+125ºC (согл. IEC 60695-10-2)

СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ (В-MΩ)

>5 MΩ при 500В~

МАКСИМАЛЬНАЯ РАБОЧАЯ ТЕМПЕРАТУРА (ºC)

+90º C

ЗАЩИТА ОТ ПЫЛИ И МЕЛКИХ ПРЕДМЕТОВ

Поролоновая прокладка в выводе кабеля

РАЗМЕР ОТВЕРСТИЯ (ММ)

170 x 115 mm

ДИАПАЗОН ТЕМПЕРАТУРЫ ПРИ МОНТАЖЕ (ºC)

от -5 до +60º C

ГЛУБИНА (ММ)

66

РАЗМЕРЫ (ММ)

132 x 187 x 66

ВЫСОТА УСТАНОВКИ РАМЫ ОТ УРОВНЯ ПОЛА (ММ)

3.2

РАЗМЕРЫ ОТКИДНОЙ КРЫШКИ (ММ)

105 x 161 x 15 mm

Установка и обслуживание
КОЛИЧЕСТВО ПОЛОЖЕНИЙ ОТКРЫТИЯ КРЫШКИ

2

ИНДИВИДУАЛЬНЫЕ РАЗМЕРЫ ВСТРАИВАЕМОЙ КРЫШКИ (ММ)

66 x 154 x 8 mm

ВОЗМОЖНОСТЬ УСТАНОВКИ В ЛОТОК

Plástica

ДЛИНА ЛАПОК (ММ)

от 14 до 54 mm

ОГНЕУПОРНОСТЬ (ºC)

+850 ºC / 30 с (GWFI, в соответствии со стандартом МЭК 60695-2-11)

НАПРАВЛЕНИЕ УСТАНОВКИ

Горизонтальный

ТИП УСТАНОВКИ

Установка в бетонных и фальшполах

СНЯТИЕ КРЫШКИ

Требуется инструмент

ТИП КРЕПЛЕНИЯ

Посредством фиксации монтажных лапок

ОБСЛУЖИВАНИЕ

Протирать мягкой сухой тканью, не использовать абразивные ткани и/или чистящие средства с содержанием хлора

Нормы и стандарты
НОРМАТИВНЫЕ ТРЕБОВАНИЯ

Не подлежит обязательной сертификации

Логистические данные
ОБЪЕМ ИЗДЕЛИЯ

2871375MMQ

МАССА НЕТТО

0.55KGM

МАССА БРУТТО

0.55KGM

НОМЕР EAN ИЗДЕЛИЯ

8426436020085

КОЛИЧЕСТВО УПАКОВОК

1

ВЫСОТА УПАКОВКИ

95MMT

ШИРИНА УПАКОВКИ

155MMT

ГЛУБИНА УПАКОВКИ

195MMT

ОБЪЕМ УПАКОВКИ

2871375MMQ

МАССА НЕТТО

0.55KGM

МАССА БРУТТО

0.55KGM
