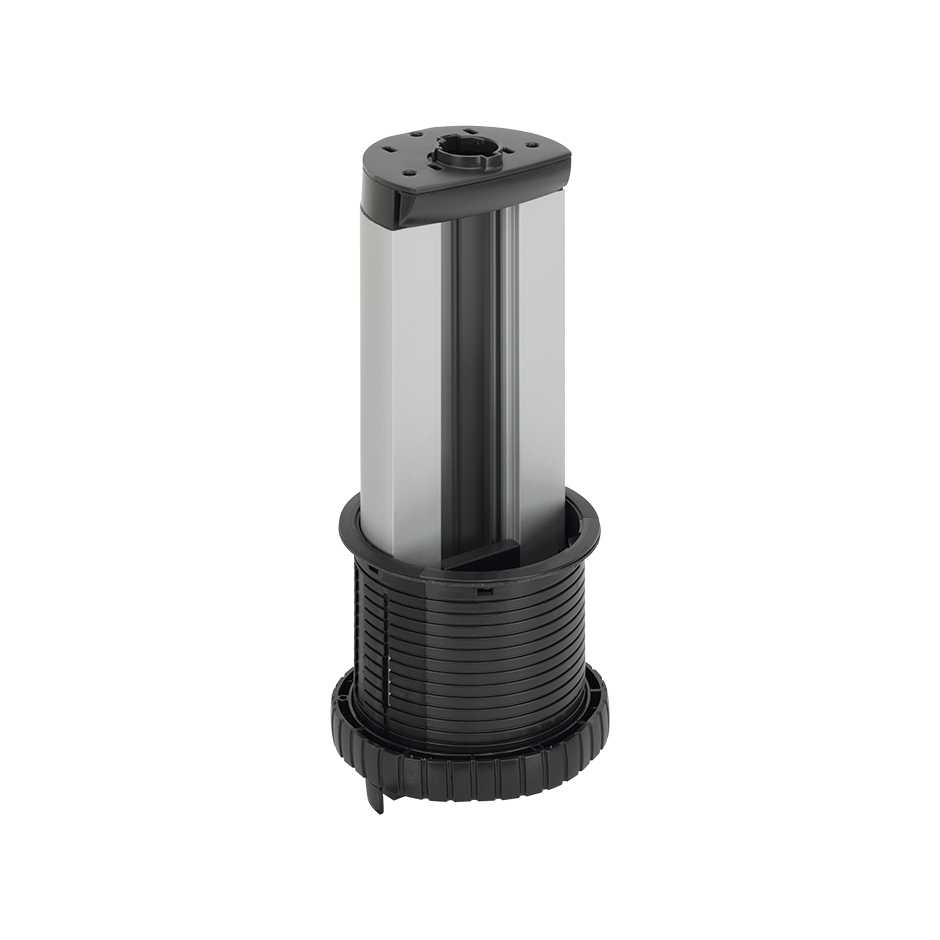

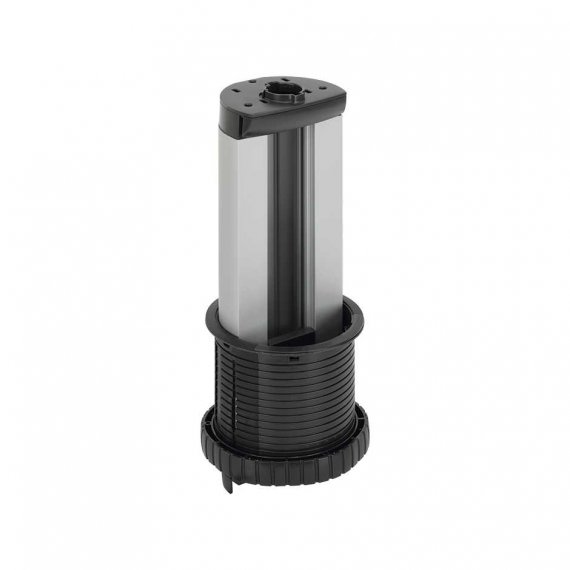

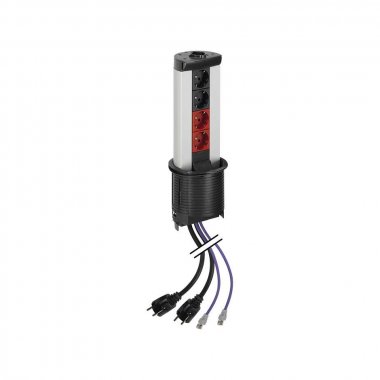

Simon KTL204 Телеблок алюминиевый, 4 мех-ма, K45, Connect

Телеблок алюминиевый, 4 мех-ма, K45, Connect

Основная информация
СОВМЕСТИМОСТЬ

Механизмы Simon K45

ПРИМЕЧАНИЯ

Для полной конфигурации телеблока, помимо механизмов, требуются крышка арт. KTLA1 и модуль ввода кабелей

ОТДЕЛКА

Графит

МАТЕРИАЛ

Металл

КОМПЛЕКТ ПОСТАВКИ

Телеблок, прокладки, разделительная перегородка, 2 контакта заземления, 3 заглушки (1 широкая и 2 узких), крепежный винт и руководство по установке

Техническая информация
ДОСТУПНЫЙ РЫНОК

EAC

RAL

7021

ДОСТУПНЫЕ ВАРИАНТЫ

от 2 до 6 механизмов K45

ДИЭЛЕКТРИЧЕСКАЯ ПРОЧНОСТЬ

Без пробоя и обвода при 2000В~ при 50 ГцВ~ течение 1 минуты

ЗАЩИТА ОТ ЭЛЕКТРОМАГНИТНЫХ ПОМЕХ ДЛЯ КАБЕЛЕЙ VDM

Достигается путем установки металлической перегородки

ТЕРМОСТОЙКОСТЬ (ºC)

+70ºC (в соответствии с IEC 60670)

СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ (В-MΩ)

>5 MΩ при 500В~~

IP

IP4X

КОМПОНУЕМЫЙ

Нет

МАКСИМАЛЬНАЯ РАБОЧАЯ ТЕМПЕРАТУРА (ºC)

+60º C

КОЛИЧЕСТВО НИЖНИХ ВХОДОВ

1 вход для ввода 6 кабелей через нижнюю часть телеблока с помощью модуля арт. K20

КОЛИЧЕСТВО БОКОВЫХ ВХОДОВ

До 6 кабелей через модуль арт. K20

ЗАЩИТА ОТ ПЫЛИ И МЕЛКИХ ПРЕДМЕТОВ

Да, за счет силиконовой прокладки в крышке

РАЗМЕР ОТВЕРСТИЯ (ММ)

Ø 114 mm

ПРОСТРАНСТВО ДЛЯ ПРОКЛАДКИ КАБЕЛЕЙ

Телеблок поставляется с 1 широкой и 2 узкими заглушками для более удобного расположения кабелей внутри

ДИАПАЗОН ТЕМПЕРАТУРЫ ПРИ МОНТАЖЕ (ºC)

от -5 до +60 ºC

ВЕРСИЯ

на 4 механизма K45

ГЛУБИНА (ММ)

332

РАЗМЕРЫ (ММ)

103 x 60 x 332

ВЫСОТА УСТАНОВКИ РАМЫ ОТ УРОВНЯ ПОЛА (ММ)

3

ВЫСОТА ПРОФИЛЯ ПРИ СКРЫТОЙ УСТАНОВКЕ (ММ)

3

ВЫСОТА ПРОФИЛЯ ПРИ ОТКРЫТОЙ УСТАНОВКЕ (ММ)

180

Установка и обслуживание
КОЛИЧЕСТВО ПОЛОЖЕНИЙ ОТКРЫТИЯ КРЫШКИ

1

ИНДИВИДУАЛЬНЫЕ РАЗМЕРЫ ВСТРАИВАЕМОЙ КРЫШКИ (ММ)

Ø 104 mm

ДОСТУП К КАБЕЛЯМ

Через модуль ввода кабелей в нижней части телеблока

ОГНЕУПОРНОСТЬ (ºC)

+850°C (согл. IEC 60670)

НАПРАВЛЕНИЕ УСТАНОВКИ

Вертикальный

ТИП УСТАНОВКИ

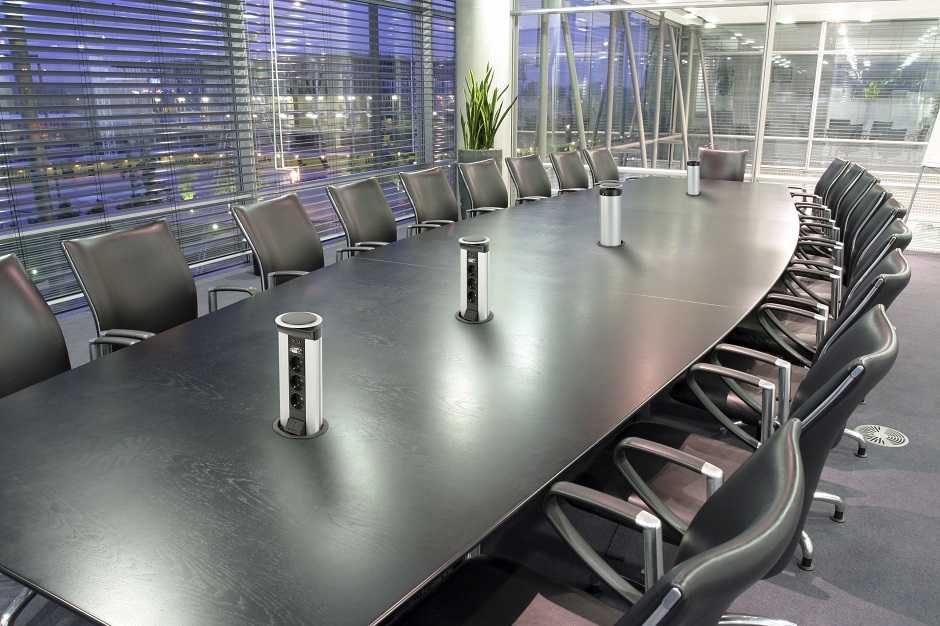

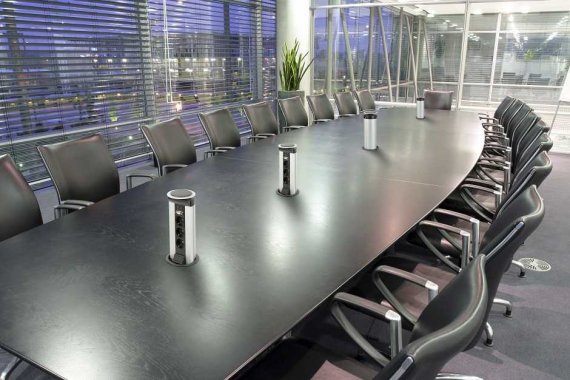

Подходит для установки в мебель

ИЗВЛЕЧЕНИЕ КОМПОНЕНТОВ

Требуется инструмент

СНЯТИЕ МОНТАЖНОЙ РАМКИ

Требуется инструмент

ВАРИАНТЫ КРЕПЛЕНИЯ

Дизайн позволяет интегрироваться в любую мебель, сочетая телескопический профиль с крышкой и декоративной рамкой (реф. KTLA1/14 графитовая отделка, реф. KTLA1/31 матовая хромовая отделка)

КРЕПЛЕНИЕ БЕЗ АКСЕССУАРОВ

Телескопический профиль поставляется со всеми необходимыми материалами для установки, включая крепежный держатель, без необходимости в дополнительных ссылках для крепления.

ТИП КРЕПЛЕНИЯ

Путем затяжки крепежного винта

ОБСЛУЖИВАНИЕ

Протирать мягкой сухой тканью, не использовать абразивные ткани и/или чистящие средства с содержанием хлора

Нормы и стандарты
НОРМАТИВНЫЕ ТРЕБОВАНИЯ

Не подлежит обязательной сертификации

Логистические данные
ОБЪЕМ ИЗДЕЛИЯ

13332200MMQ

МАССА НЕТТО

1.15KGM

МАССА БРУТТО

1.15KGM

НОМЕР EAN ИЗДЕЛИЯ

8426436049536

КОЛИЧЕСТВО УПАКОВОК

1

ВЫСОТА УПАКОВКИ

140MMT

ШИРИНА УПАКОВКИ

214MMT

ГЛУБИНА УПАКОВКИ

445MMT

ОБЪЕМ УПАКОВКИ

13332200MMQ

МАССА НЕТТО

1.15KGM

МАССА БРУТТО

1.075KGM

НОМЕР EAN УПАКОВКИ

8426436049536
