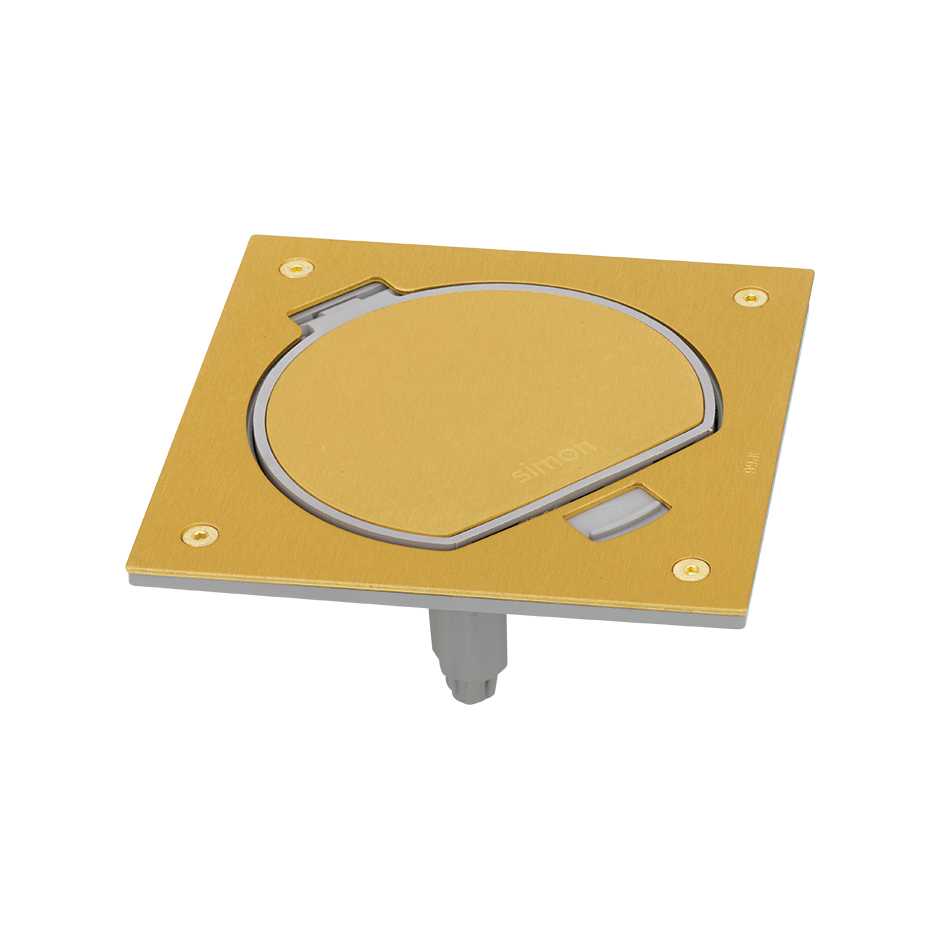

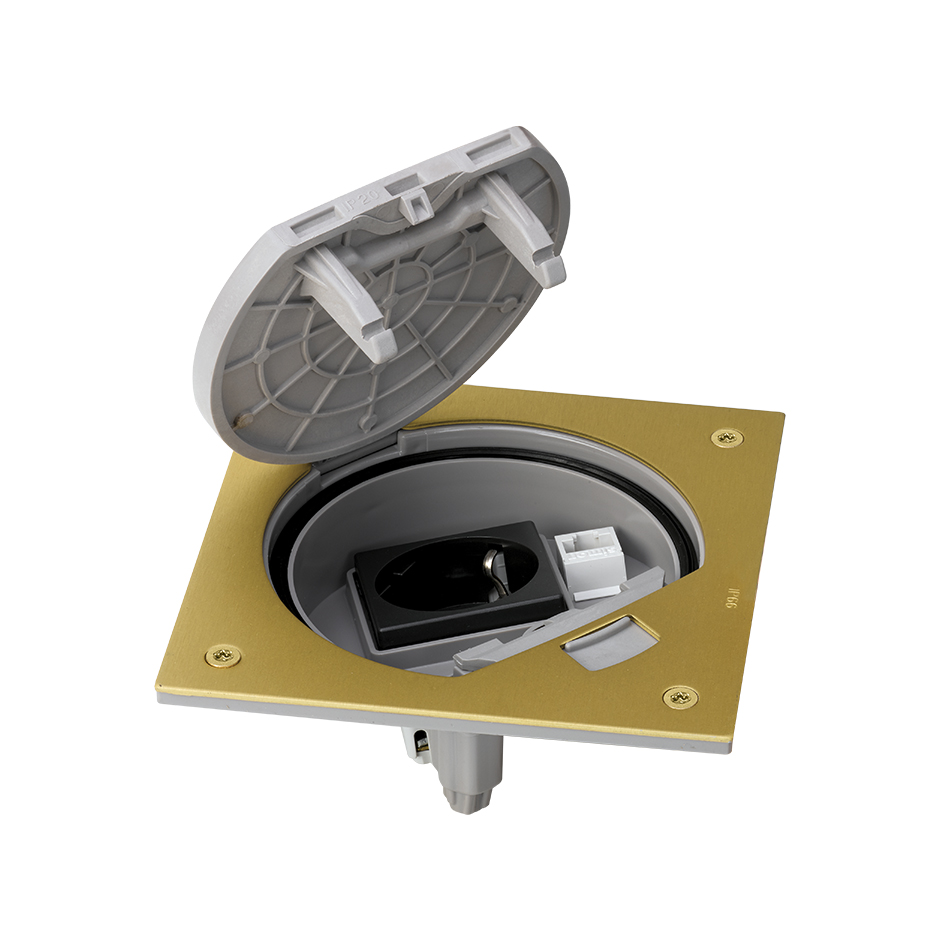

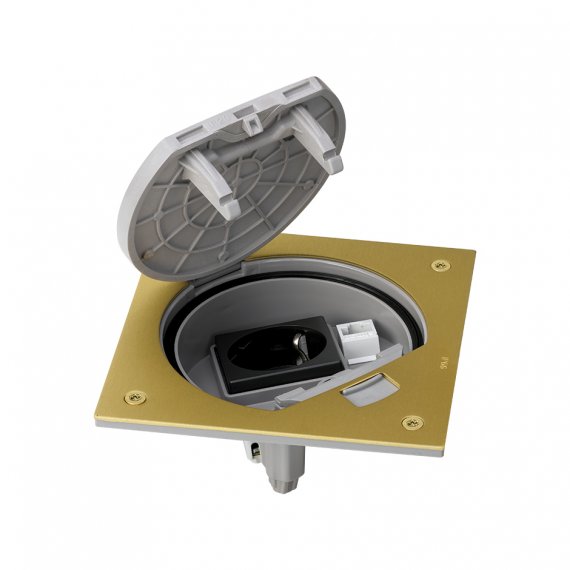

Simon KSE15U-23-71 Основа влагостойкая IP66 с розеткой Schuko и RJ45 Cat.5e UTP

Основа влагостойкая IP66 с розеткой Schuko и RJ45 Cat.5e UTP, защелка, латунь, K45, Connect

Основная информация
Совместимость

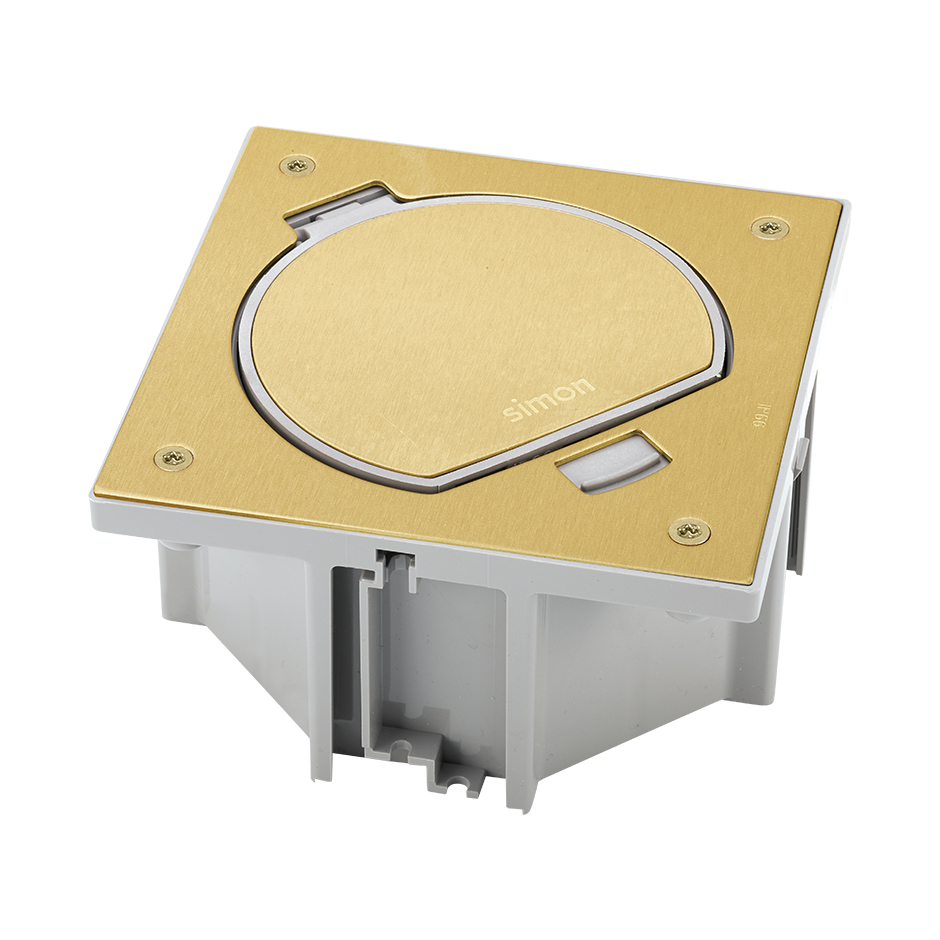

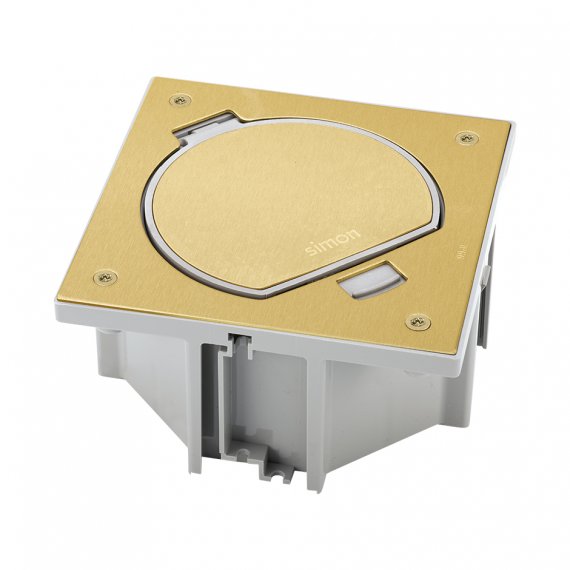

Монтажные коробки арт. KGE Simon K45

Примечания

Крышка имеет фиксированное положение защищая кабель подключенного потребителя от механического повреждения

Отделка

Латунь

Материал

Металл

Комплект поставки

Основа IP66, уплотнитель, 4 винта и руководство по установке

Техническая информация
Доступный рынок

EAC

IK-код

7

Количество разъемов

1

Доступные варианты

Основы влагостойкие IP66 пустые для установки механизмов K45 и вариант с 1 розеткой Schuko + 1 розеткой RJ45

Допустимое сечение кабеля (мм)

от 1,5 до 2,5 мм

Диэлектрическая прочность

Без пробоя и обвода при 2000В~ при 50 Гц в течение 1 минуты

Формат

Розетка Schuko

Термостойкость (ºC)

+70ºC (в соответствии с IEC 60670)

Сопротивление изоляции (В-MΩ)

>5 MΩ при 500В~

Сила тока (A)

16 A

IP

IP66

Максимальная рабочая температура (ºC)

+90º C

Максимальная нагрузка (кг)

1000kg

Количество соединений на одну клемму

2 отверстия для ввода кабелей

Количество розеток

1 розетка Schuko

Защита от пыли и мелких предметов

Да, при не использовании и герметично закрытой крышке

Размер отверстия (мм)

145 x 145 mm em chão falso

Модуль адаптера RJ45

Входит в комплект влагостойкой основы IP66

Коннектор RJ45

Включает 1 разъем RJ45 Cat.5e UTP

Защелкивающиеся монтажные рамки RJ45

Keystone I и II

Тип защелки

Keystone I и II

Диапазон температуры при монтаже (ºC)

от -25 до +60º C

Тип механизма

Электрическая розетка

Версия

c 1 розеткой Schuko + 1 RJ45

Напряжение (В~)

250 V~

Глубина (мм)

55

Размеры (мм)

130 x 130 x 55

Размеры откидной крышки (мм)

Ø 100 mm

Размеры встраиваемого лотка (мм)

135 x 135 мм на плиточном полу и 161 x 161 мм на фальшполе

Установка и обслуживание
Количество положений открытия крышки

1

Плоскогубцы для зачистки проводов (мм)

12

Возможность установки в лоток

Plástica

Огнеупорность (ºC)

+650 ºC (согласно стандарта IEC 60670)

Направление установки

Горизонтальный

Тип установки

Установка в бетонных и фальшполах

Количество клемм

3 ввода/вывода

Извлечение компонентов

Требуется инструмент

Снятие крышки

Требуется инструмент

Демонтаж рамы

Требуется инструмент

Извлечение розетки

Требуется инструмент

Тип крепления

Основа крепится на монтажной коробке 4 винтами с шестигранной головкой 2,5 мм

Тип клеммного соединения

Винтовое

Обслуживание

Протирать мягкой сухой тканью, не использовать абразивные ткани и/или чистящие средства с содержанием хлора

Нормы и стандарты
Нормативные требования

Сертификат соответствия. Декларация ЕАС

Логистические данные
Объем изделия

0.3MMQ

Масса нетто

0.445KGM

Масса брутто

0.445KGM

Номер EAN изделия

8426436048638

Количество упаковок

1

Высота упаковки

77MMT

Ширина упаковки

137MMT

Глубина упаковки

137MMT

Объем упаковки

1445213MMQ

Масса нетто

0.445KGM

Масса брутто

0.445KGM

Номер EAN упаковки

8426436048638
