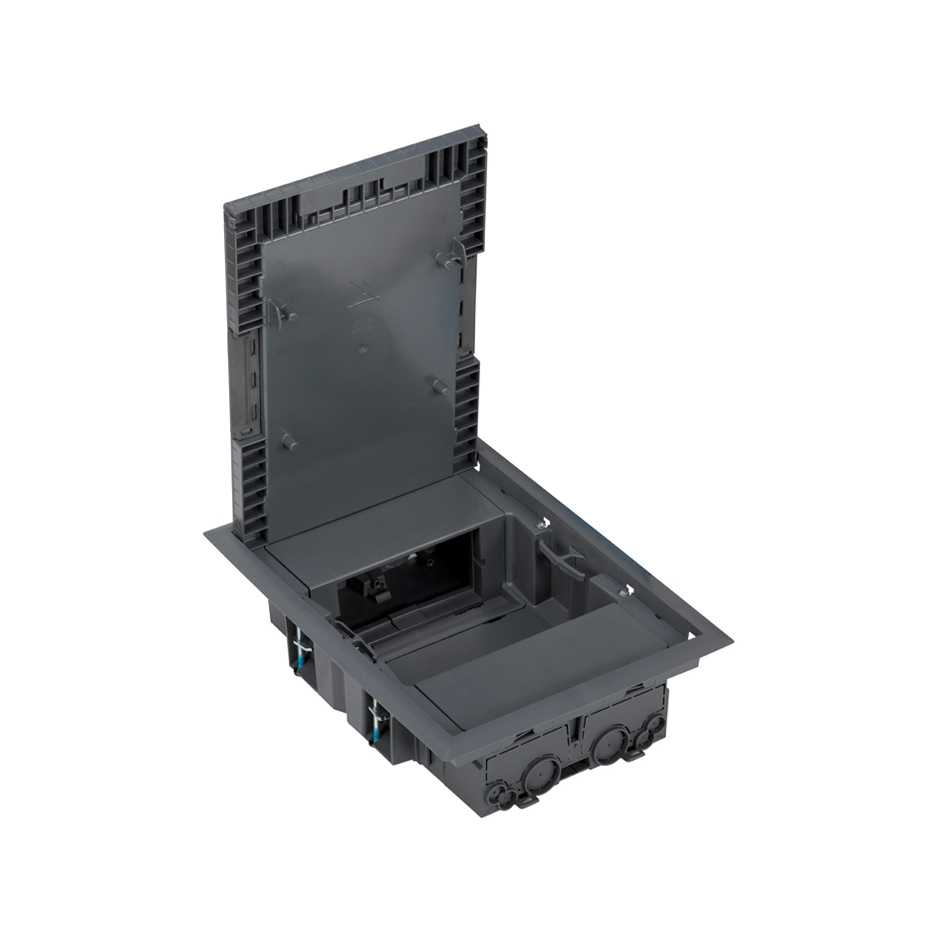

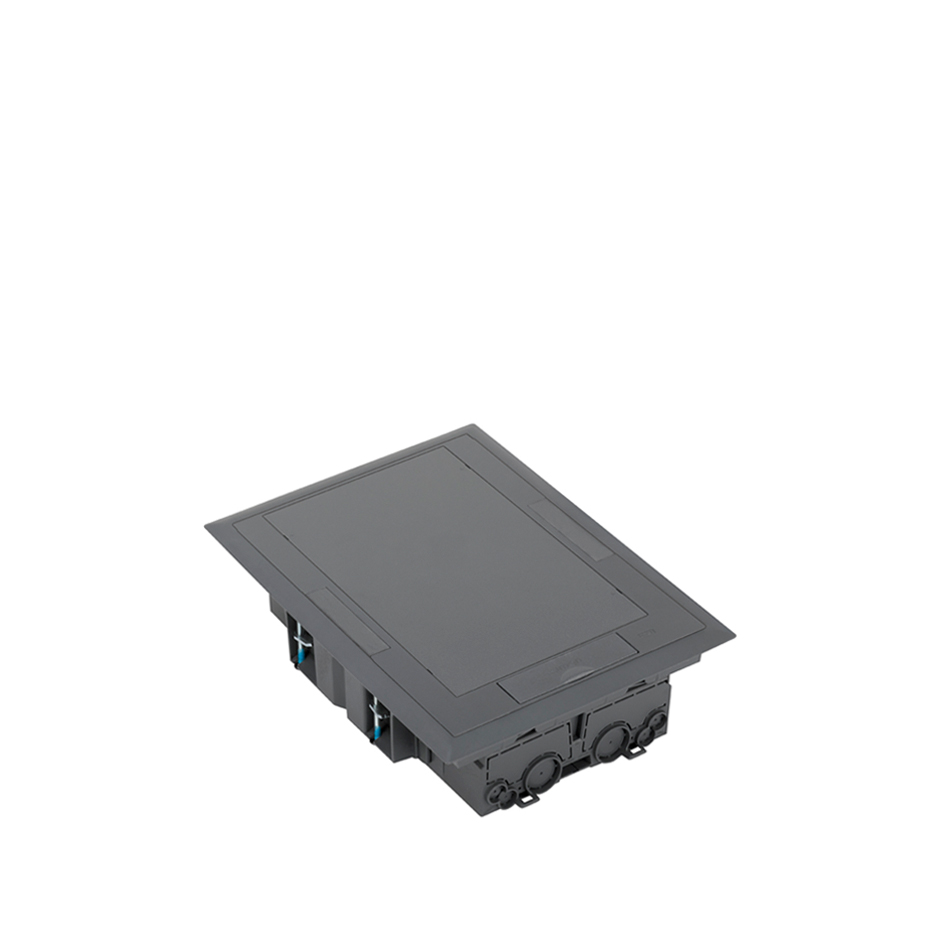

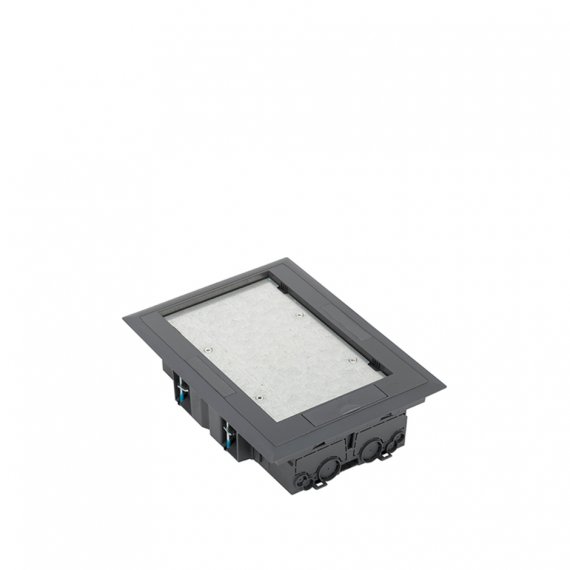

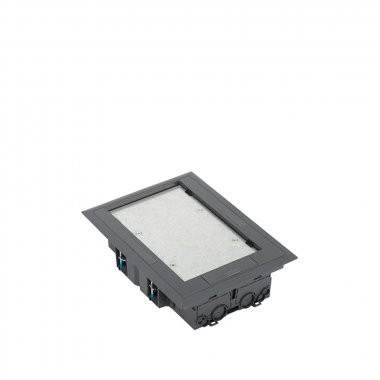

Simon KF200-1 Люк на 4 (+2 узких) мех-ма, серый, K45, Connect

Люк на 4 (+2 узких) мех-ма, серый, K45, Connect

Основная информация
Совместимость

Механизмы Simon K45

Примечания

Для монтажа в бетонный пол необходима монтажная коробка арт. G201. В том случае, если элемент напольного покрытия не устанавливается, необходимо использовать декоративную накладку арт. S215/1

Отделка

Серый

Материал

Пластик

Комплект поставки

Люк и руководство по установке

Техническая информация
Доступный рынок

EAC

IK-код

8

Количество отверстий для зажимов

4

Количество подготовленных отверстий 55 x 20 мм

4

Количество подготовленных отверстий Ø10 мм

4

RAL

7011

Доступные варианты

на 4, 6 и 8 механизмов K45

Диэлектрическая прочность

Без пробоя и обвода при 2000В~ при 50 Гц в течение 1 минуты

Термостойкость (ºC)

+125ºC (согл. IEC 60695-10-2)

Сопротивление изоляции (В-MΩ)

>5 MΩ при 500В~

IP

IP4X

Максимальная рабочая температура (ºC)

+90º C

Максимальная нагрузка (кг)

400kg

Количество боковых входов

4

Защита от пыли и мелких предметов

Да, благодаря прорезиненному выводу кабелей

Размер отверстия (мм)

250 x 178 mm

Диапазон температуры при монтаже (ºC)

от -5 до +60 ºC

Версия

на 4 широких + 2 узких механизма K45

Глубина (мм)

65

Глубина диапазона регулировки (мм)

51 mm - 89.5 mm

Размеры (мм)

252 x 180 x 65

Высота установки рамы от уровня пола (мм)

3.2

Размеры откидной крышки (мм)

240 x 170 x 10 mm

Размеры встраиваемого лотка (мм)

272 x 343 мм

Установка и обслуживание
Количество положений открытия крышки

2

Индивидуальные размеры встраиваемой крышки (мм)

210 x 130 x 5,5 mm

Возможность установки в лоток

Plástica

Длина лапок (мм)

от 11 до 48 мм

Огнеупорность (ºC)

+850 ºC / 30 с (GWFI, в соответствии со стандартом МЭК 60695-2-11)

Направление установки

Горизонтальный

Тип установки

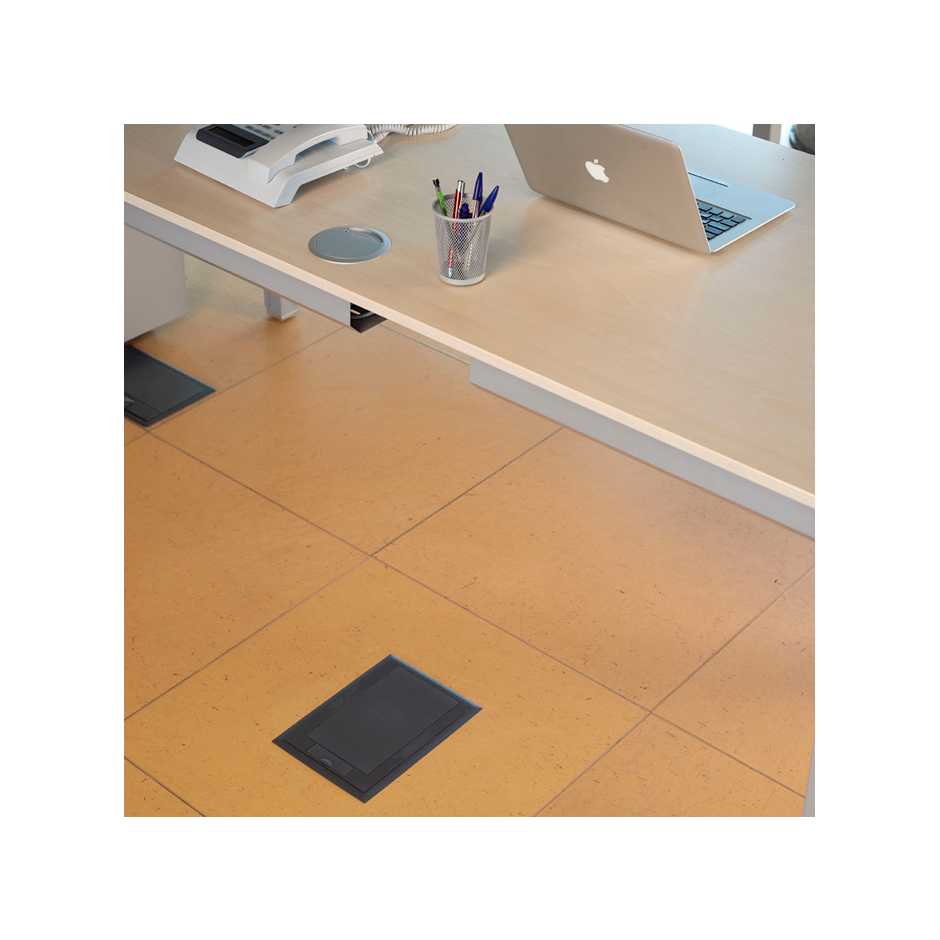

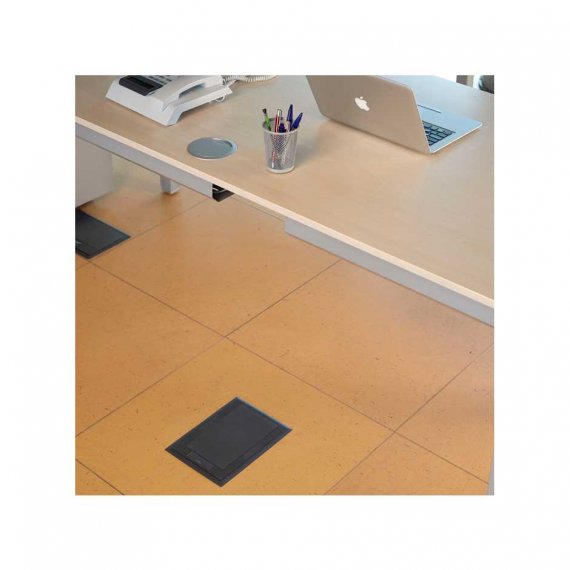

Установка в бетонных и фальшполах небольшой глубины

Извлечение компонентов

Требуется инструмент

Демонтаж рамы

Требуется инструмент

Тип крепления

Путем фиксации лапок за монтажную коробку или фальшпол

Обслуживание

Протирать мягкой сухой тканью, не использовать абразивные ткани и/или чистящие средства с содержанием хлора

Нормы и стандарты
Нормативные требования

Не подлежит обязательной сертификации

Логистические данные
Масса нетто

1.28KGM

Масса брутто

1.28KGM

Номер EAN изделия

8421053090527

Количество упаковок

1

Высота упаковки

80MMT

Ширина упаковки

210MMT

Глубина упаковки

280MMT

Объем упаковки

0.047HLT

Масса нетто

1.28KGM

Масса брутто

0KGM

Номер EAN упаковки

8421053090527
