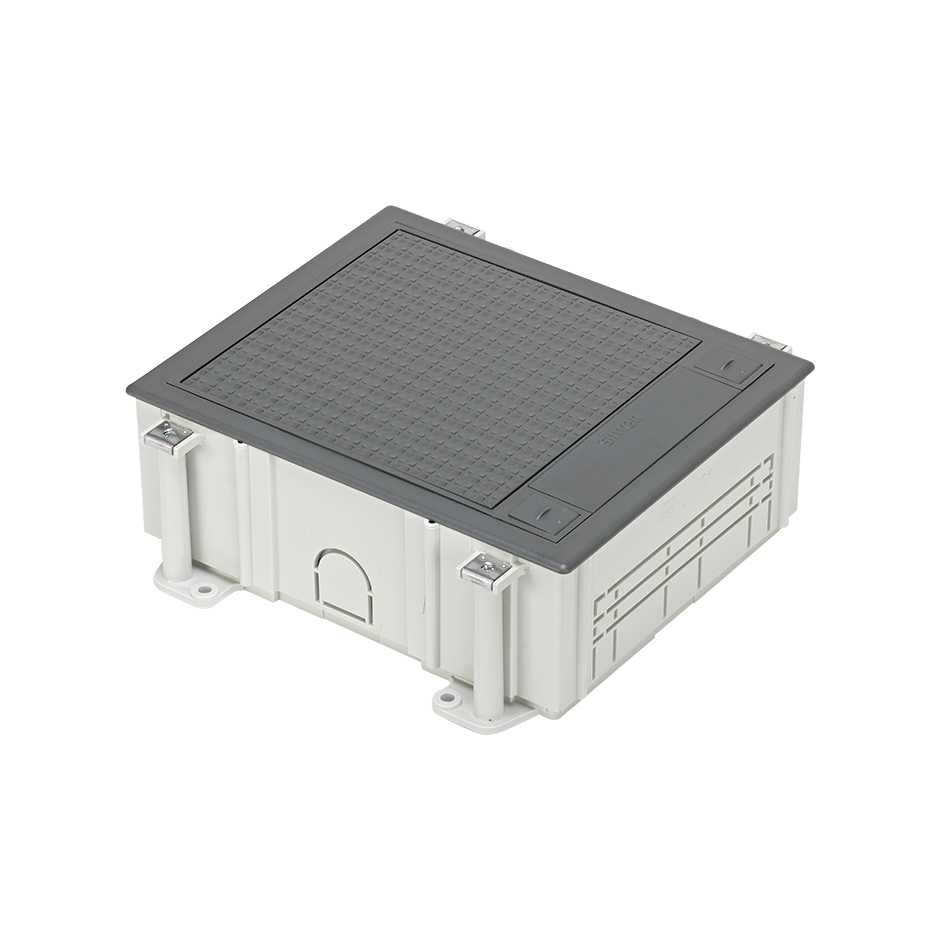

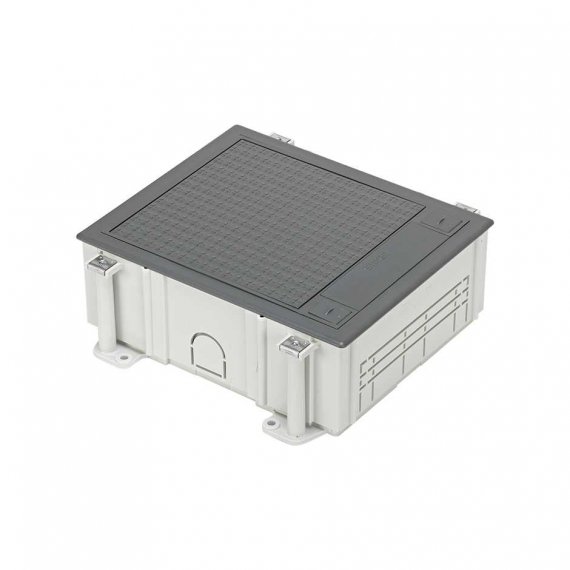

Simon G33 Монтажная коробка пластиковая для SF370 и S300, Connect

Монтажная коробка пластиковая для SF370 и S300, Connect

Основная информация
Совместимость

Люки регулируемой глубины и сервисные люки Simon CIMA

Примечания

При установке необходим контроль совмещения с люком

Отделка

Серый

Материал

Термопласт

Комплект поставки

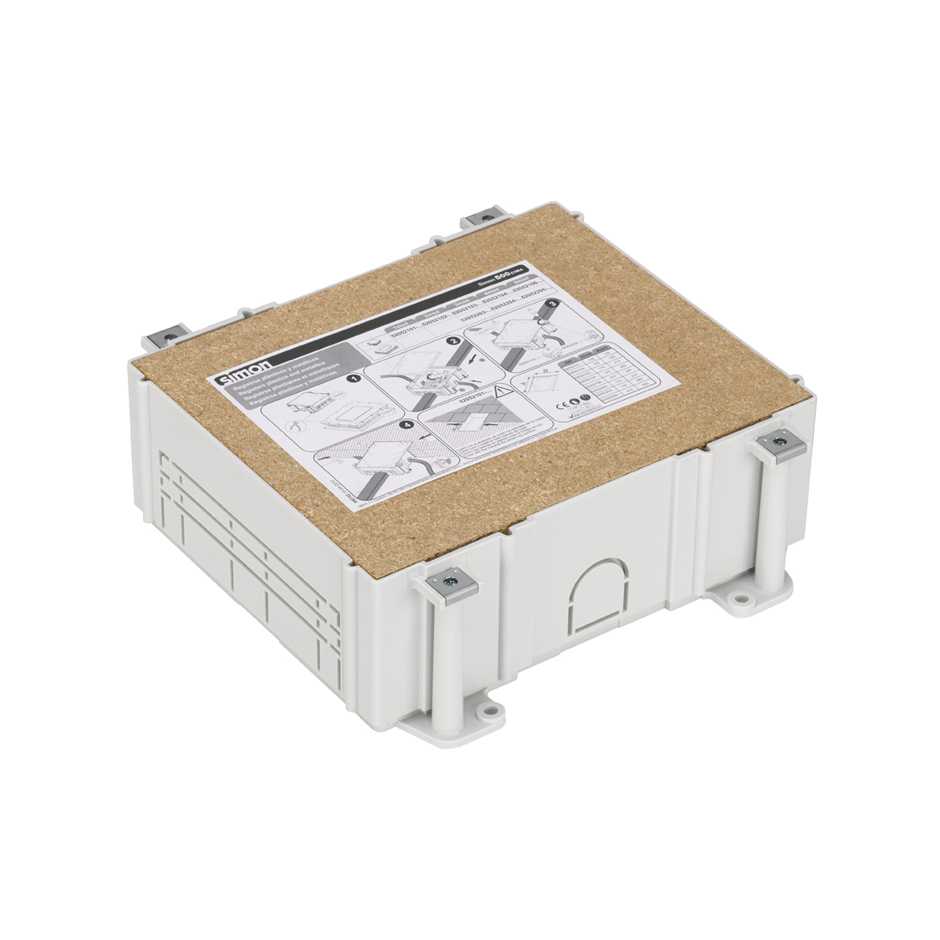

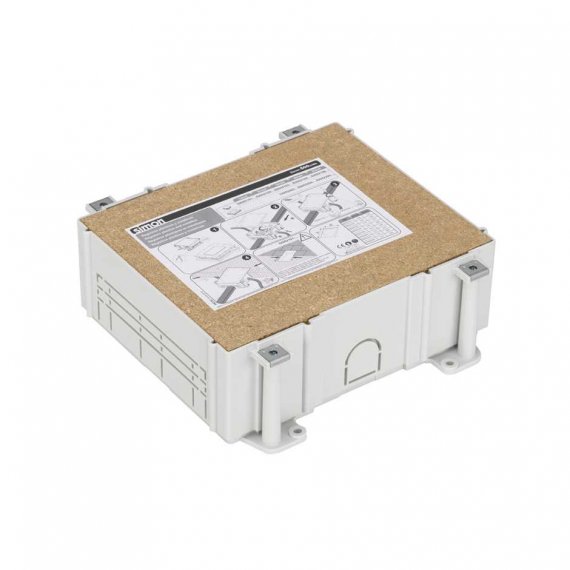

Монтажная коробка, крепеж, защитная крышка и руководство по установке

Техническая информация
Доступный рынок

EAC

IK-код

8

Количество подготовленных отверстий Ø30 мм

2

Диэлектрическая прочность

Без пробоя и обвода при 2000В~ при 50 Гц в течение 1 минуты

Термостойкость (ºC)

+125ºC (согл. IEC 60695-10-2)

Сопротивление изоляции (В-MΩ)

>5 MΩ при 500В~

Максимальная рабочая температура (ºC)

+90º C

Количество боковых входов

4

Размер отверстия (мм)

220 x 227 mm

Диапазон температуры хранения (ºC)

-25 - 50 ºC

Диапазон температуры при монтаже (ºC)

-5 - 60 ºC

Размеры входного отверстия канала (мм)

100 x 20 mm - 130 x 40 mm

Глубина (мм)

80

Глубина диапазона регулировки (мм)

80 mm - 130 mm

Размеры (мм)

220 x 227

Установка и обслуживание
Огнеупорность (ºC)

+850 ºC / 30 с (GWFI, в соответствии со стандартом МЭК 60695-2-11)

Направление установки

Горизонтальный

Тип установки

Специально разработана для установки в бетонную стяжку

Количество входов (канал)

2

Винтые для крепления к плите

Минимум 2 (1 с каждой стороны, расположение по диагонали). Рекомендуется закреплять монтажную коробку 4 винтами для максимально надежной фиксации

Тип крепления

С помощью комплекта крепежей

Нормы и стандарты
Нормативные требования

Не подлежит обязательной сертификации

Логистические данные
Объем изделия

0.3MMQ

Масса нетто

0.945KGM

Масса брутто

0.945KGM

Номер EAN изделия

8426436013940

Количество упаковок

1

Высота упаковки

80MMT

Ширина упаковки

224MMT

Глубина упаковки

290MMT

Объем упаковки

5196800MMQ

Масса нетто

0.945KGM

Масса брутто

0.875KGM
