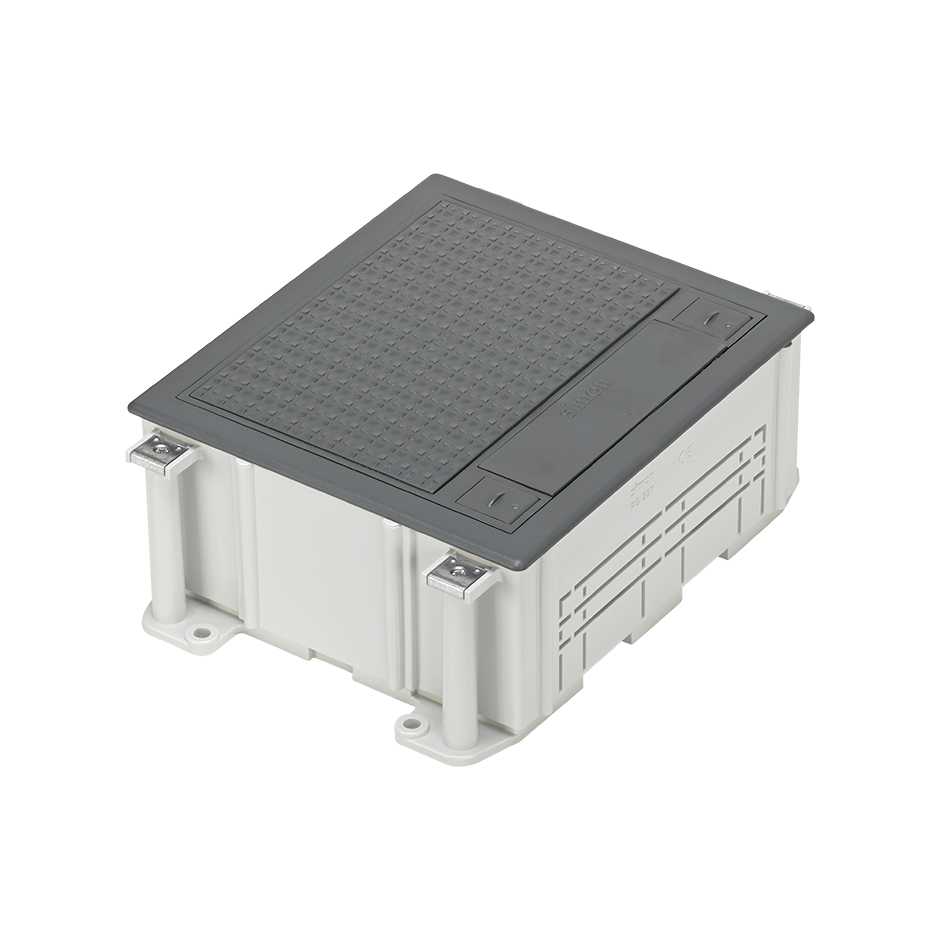

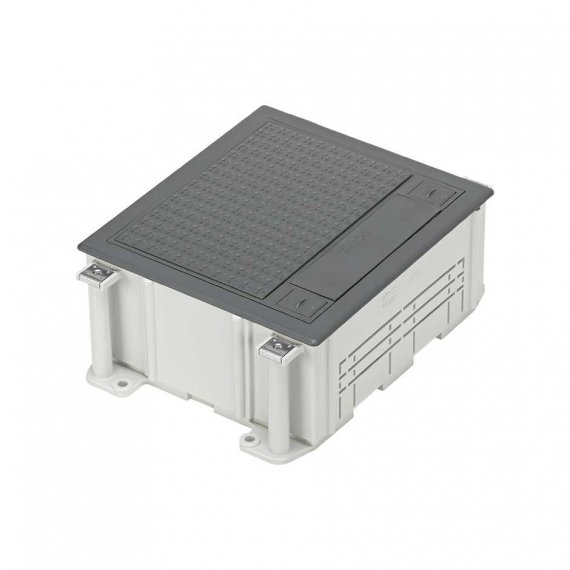

Simon G22 Монтажная коробка пластиковая для SF270 и S200, Connect

Монтажная коробка пластиковая для SF270 и S200, Connect

Основная информация
Совместимость

Люки регулируемой глубины и сервисные люки Simon CIMA

Примечания

При установке необходим контроль совмещения с люком

Отделка

Серый

Материал

Термопласт

Комплект поставки

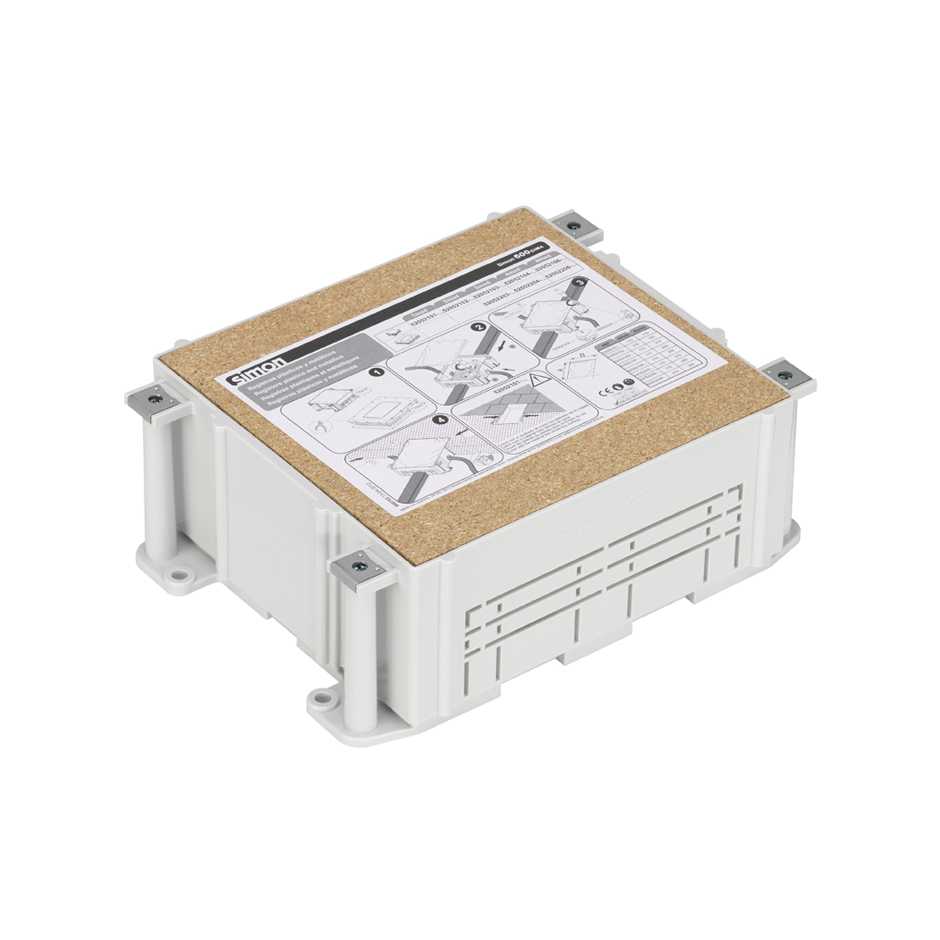

Монтажная коробка, крепеж, защитная крышка и руководство по установке

Техническая информация
Доступный рынок

EAC

IK-код

8

Количество подготовленных отверстий Ø30 мм

2

Диэлектрическая прочность

Без пробоя и обвода при 2000В~ при 50 Гц в течение 1 минуты

Термостойкость (ºC)

+125ºC (согл. IEC 60695-10-2)

Сопротивление изоляции (В-MΩ)

>5 MΩ при 500В~

Максимальная рабочая температура (ºC)

+90º C

Количество боковых входов

4

Размер отверстия (мм)

220 x 172.2 mm

Диапазон температуры хранения (ºC)

-25 - 50 ºC

Диапазон температуры при монтаже (ºC)

-5 - 60 ºC

Размеры входного отверстия канала (мм)

100 x 20 mm - 130 x 40 mm

Глубина (мм)

80

Глубина диапазона регулировки (мм)

80 mm - 110 mm

Размеры (мм)

220 x 172

Установка и обслуживание
Огнеупорность (ºC)

+850 ºC / 30 с (GWFI, в соответствии со стандартом МЭК 60695-2-11)

Направление установки

Горизонтальный

Тип установки

Специально разработана для установки в бетонную стяжку

Количество входов (канал)

2

Винтые для крепления к плите

Минимум 2 (1 с каждой стороны, расположение по диагонали). Рекомендуется закреплять монтажную коробку 4 винтами для максимально надежной фиксации

Тип крепления

С помощью комплекта крепежей

Нормы и стандарты
Нормативные требования

Не подлежит обязательной сертификации

Логистические данные
Высота изделия

75MMT

Ширина изделия

186MMT

Глубина изделия

226MMT

Объем изделия

3.153DMQ

Масса нетто

0.755KGM

Масса брутто

0.755KGM

Номер EAN изделия

8426436013926

Количество упаковок

1

Высота упаковки

75MMT

Ширина упаковки

186MMT

Глубина упаковки

226MMT

Объем упаковки

3.153DMQ

Масса нетто

0.755KGM

Масса брутто

0.755KGM
